Anwendungsbeispiele für Encoder zur Verbesserung der Positioniergenauigkeit von CNC-Werkzeugmaschinen

Anwendungsbeispiele für Encoder zur Verbesserung der Positioniergenauigkeit von CNC-Werkzeugmaschinen

Erreichen einer hochpräzisen Regelung im geschlossenen Regelkreis bei der Hochgeschwindigkeitsbearbeitung

Moderne CNC-Werkzeugmaschinen erfordern sowohl hohe Bearbeitungsgeschwindigkeiten als auch Präzision im Mikrometerbereich, was eine anspruchsvolle Steuerungsaufgabe darstellt. Encoder spielen dabei eine entscheidende Rolle als Feedback-Element und wandeln das System vom offenen in einen präzisen geschlossenen Regelkreis um. Durch die kontinuierliche Überwachung der tatsächlichen Position und Drehzahl der Servomotoren auf jeder Achse (X, Y, Z) liefern Encoder Echtzeitdaten an die CNC-Steuerung. Dies ermöglicht die sofortige Kompensation von Abweichungen zwischen Soll- und Ist-Position, verursacht durch Faktoren wie mechanisches Spiel, thermische Verformung oder Laständerungen. Beispielsweise können beim Hochgeschwindigkeitsfräsen von Bauteilen für die Luft- und Raumfahrt selbst minimale Positionsverzögerungen zu Maßungenauigkeiten führen. Die hochauflösenden Inkremental- und Absolutwertgeber von Rongtech ermöglichen, in den Servoregelkreis integriert, Mikrokorrekturen tausendfach pro Sekunde. Dieses Echtzeit-Feedback ist grundlegend für die Aufrechterhaltung einer außergewöhnlichen Konturgenauigkeit und Oberflächengüte bei hohen Vorschubgeschwindigkeiten. So wird sichergestellt, dass komplexe Geometrien beim ersten Versuch korrekt bearbeitet werden, wodurch Ausschuss und Nacharbeit reduziert werden.

Minderung thermischer und mechanischer Fehler für Langzeitstabilität

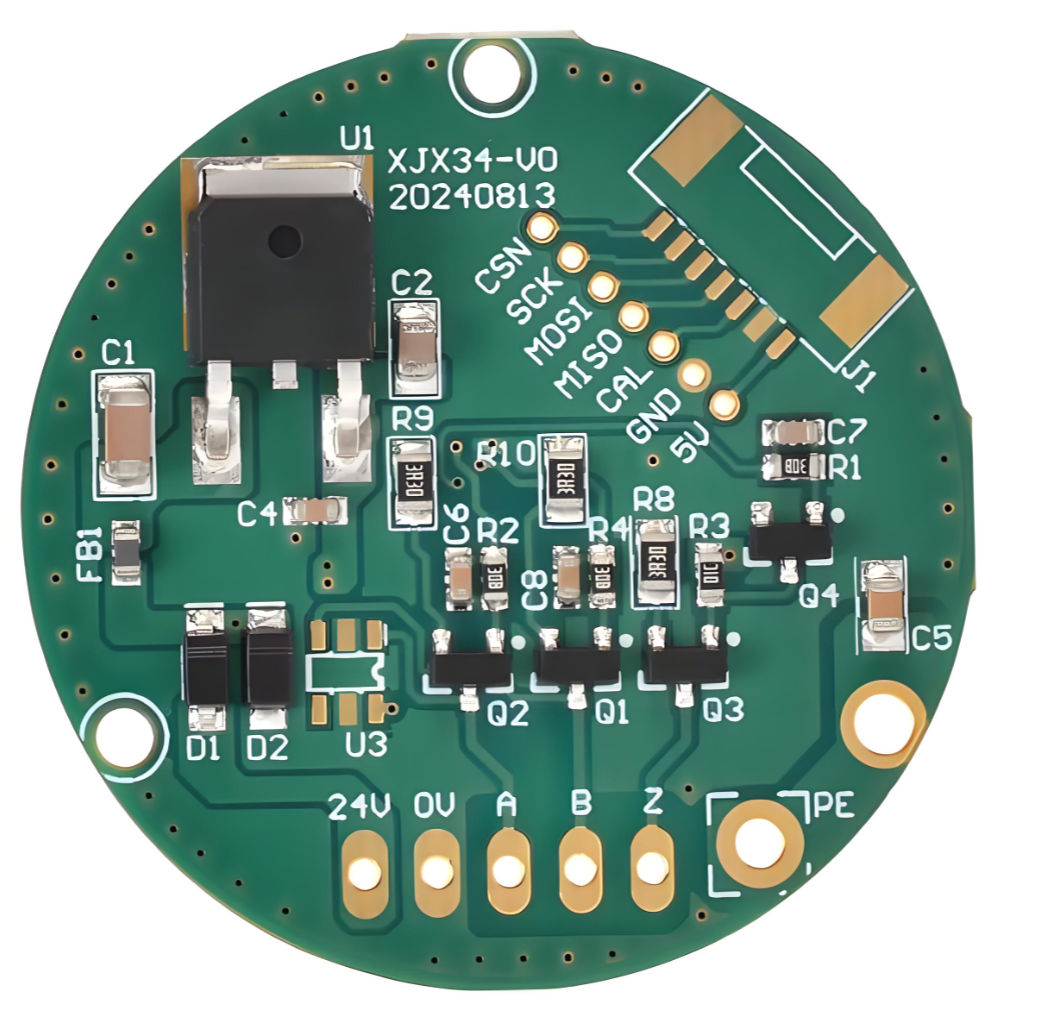

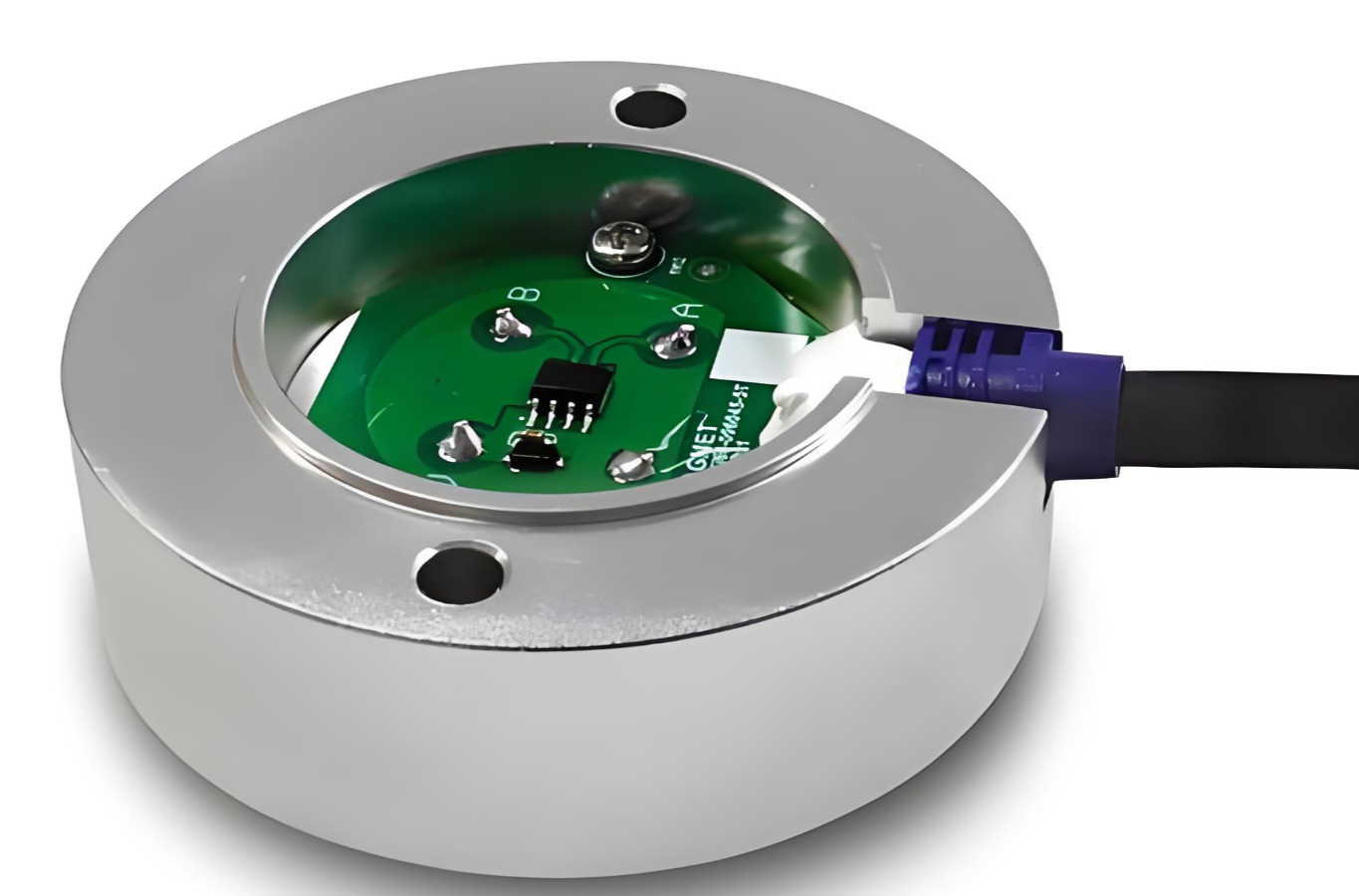

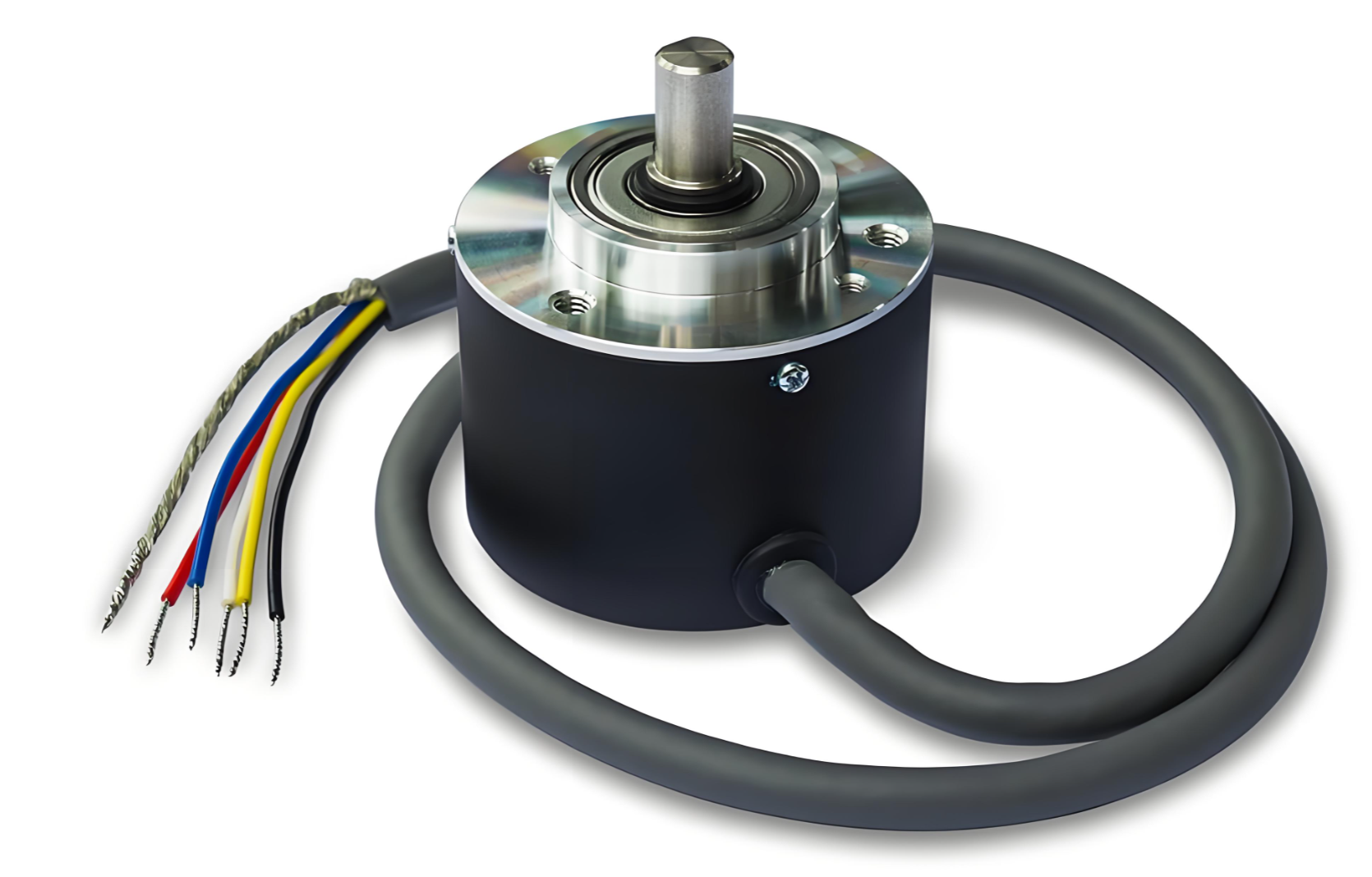

Bei längeren Produktionsläufen unterliegen CNC-Werkzeugmaschinen aufgrund der Wärmeausdehnung von Kugelgewindetrieben und Führungsbahnen sowie des Verschleißes mechanischer Antriebskomponenten Genauigkeitsabweichungen. Encoder liefern die notwendigen Daten, um diesen fortschreitenden Fehlern entgegenzuwirken. Hochpräzise Drehgeber, die direkt am Kugelgewindetrieb oder an der Motorwelle montiert sind, messen die tatsächliche Drehung und umgehen so Fehler, die sich in Getrieben oder Kupplungen ansammeln können. Fortschrittlichere Systeme nutzen Linear-Encoder, die parallel zu den Führungsbahnen der Maschine installiert sind. Diese Geräte messen die Position des beweglichen Tisches direkt und bilden so ein direktes Messsystem, das Fehler des gesamten mechanischen Antriebsstrangs, einschließlich Ungenauigkeiten der Kugelgewindesteigung und thermischer Dehnung, vollständig eliminiert. Die robusten Linear- und Drehgeber von Rongtech sind für den Einsatz in rauen Werkstattumgebungen konzipiert und beständig gegen Öl, Kühlmittelnebel und Vibrationen. Durch die Rückmeldung, die die tatsächliche Position des Werkzeugs oder Werkstücks unabhängig von mechanischen Unvollkommenheiten oder thermischen Einflüssen widerspiegelt, gewährleisten diese Encoder, dass eine Maschine ihre spezifizierte Positioniergenauigkeit während ihres gesamten Arbeitsvolumens und ihrer gesamten Betriebsdauer beibehält, was für die Werkzeug- und Formenbearbeitung sowie die hochpräzise Serienfertigung von entscheidender Bedeutung ist.

Erweiterte Funktionen aktivieren: Werkzeugeinstellung, kinematische Fehlerkompensation und mehr

Über die grundlegende Positionsrückmeldung hinaus ermöglichen moderne Encoder erweiterte Funktionen, die die Grenzen der CNC-Genauigkeit und -Leistung weiter verschieben. In automatischen Werkzeugvoreinstellsystemen löst ein Messtaster oder Laser-Werkzeugvoreinstellgerät ein präzises Signal aus. Die Positionsmessung des Encoders in diesem Moment wird mit extrem hoher Auflösung erfasst. Dadurch kann die CNC-Steuerung die exakte Werkzeuglänge und den Durchmesserversatz berechnen und manuelle Messfehler eliminieren. Darüber hinaus nutzen hochentwickelte CNC-Systeme Encoderdaten über alle Achsen hinweg zur Kompensation von Volumenfehlern. Durch die Erfassung geometrischer Fehler (wie Rechtwinkligkeit und Geradheit) und thermischer Fehler im gesamten Arbeitsbereich der Maschine mithilfe eines Laserinterferometers werden Kompensationstabellen erstellt. Im Betrieb passt die CNC-Steuerung die Achsenbewegungen dynamisch anhand der Encoderpositionen in Echtzeit und dieser Kompensationstabellen an. So erreichen selbst Maschinen mit geringfügigen mechanischen Ungenauigkeiten Genauigkeitsgrade, die über ihre ursprüngliche Konstruktion hinausgehen. Die Encoder von Rongtech liefern mit ihrer hohen Signalstabilität und Zuverlässigkeit die konsistenten, rauschfreien Daten, die für die effektive Funktion dieser fortschrittlichen Kompensationsalgorithmen erforderlich sind. Dadurch können Hersteller Teile mit Toleranzen fertigen, die mit Standardwerkzeugmaschinen bisher als unmöglich galten.

Encoder sind weit mehr als einfache Positionssensoren; sie bilden die Grundlage, die eine CNC-Werkzeugmaschine von einem mechanischen Aktor in ein hochpräzises, intelligentes und selbstkorrigierendes System verwandelt. Von der Ermöglichung einer schnellen Regelung im geschlossenen Regelkreis und der Kompensation von Temperaturdrift bis hin zur Unterstützung eines fortschrittlichen Werkzeugmanagements und der Volumenkompensation – ihre Rolle ist in der modernen Fertigung unverzichtbar. Die Genauigkeit, Wiederholgenauigkeit und Langzeitstabilität einer CNC-Maschine hängen direkt von der Qualität und Leistungsfähigkeit ihres Encoder-Rückkopplungssystems ab. Mit robusten, hochauflösenden Encodern wie den Dreh- und Linear-Encodern bietet Rongtech Werkzeugmaschinenherstellern und Endanwendern die entscheidenden Komponenten, die benötigt werden, um die in der heutigen wettbewerbsintensiven Industrie geforderten extremen Präzisionsanforderungen zu erfüllen und aufrechtzuerhalten. So wird sichergestellt, dass jedes bearbeitete Teil den höchsten Spezifikationen entspricht.
