Lüfter und Kühlkörper: Synergistisches Design für die Leistungselektronik
Lüfter und Kühlkörper: Synergistisches Design für Leistungselektronik
Die Physik der Synergie: Vom Wärmewiderstand zum Luftstrom

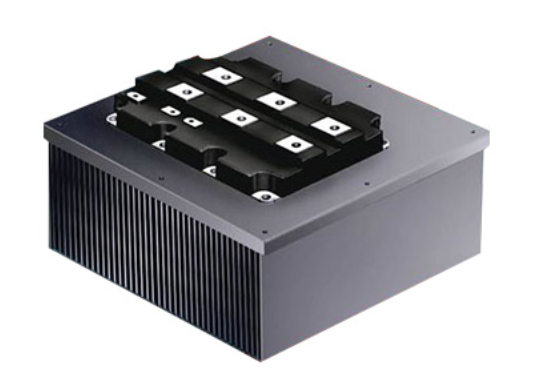

In der Leistungselektronik geht es bei effektiver Wärmeabfuhr nicht einfach darum, einen größeren Kühlkörper oder einen schnelleren Lüfter einzusetzen. Vielmehr geht es um ein synergistisches System, in dem Lüfter und Kühlkörper als optimierte Einheit fungieren. Das Kernprinzip besteht darin, den gesamten Wärmepfad vom Halbleiterübergang bis zur Umgebungsluft zu steuern. Die Hauptaufgabe des Kühlkörpers ist es, die Wärme vom heißen Bauteil, charakterisiert durch seinen Wärmewiderstand (Rth), abzuleiten und zu verteilen. Seine Effizienz ist jedoch letztendlich durch seine Fähigkeit, diese Wärme an die Umgebungsluft abzugeben, begrenzt. Hier setzt der Lüfter an und sorgt für Synergieeffekte. Indem er Luft über die Kühlrippen des Kühlkörpers leitet, erhöht der Lüfter den konvektiven Wärmeübergangskoeffizienten deutlich und senkt so effektiv den gesamten Wärmewiderstand vom Übergang zur Umgebung. Für Hersteller wie Rongtech, die beide kritischen Komponenten liefern, beginnt der Designprozess mit dieser integrierten Perspektive. Ziel ist es, die statische Druck-Luftstrom-Kennlinie (PQ-Kennlinie) des Lüfters präzise auf den aerodynamischen Widerstand (Impedanz) der Kühlrippen abzustimmen. Eine Fehlanpassung führt entweder zu unzureichendem Luftstrom (Luftstau) oder zu Energieverschwendung und übermäßigem Rauschen. Diese grundlegende Synergie ist der erste und wichtigste Schritt, um die Zuverlässigkeit und Langlebigkeit von IGBTs, SiC-Modulen und Netzteilen zu gewährleisten.
Optimierungsstrategien: Leistung, Größe und Akustik im Gleichgewicht halten

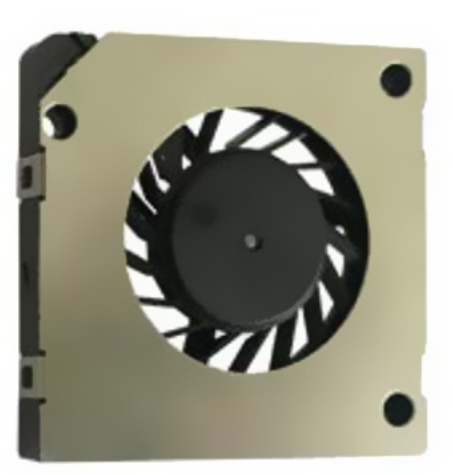

Um echte Synergie zu erzielen, ist mehr als nur die Auswahl von Komponenten erforderlich – hin zu einer ausgefeilten, gemeinsamen Entwicklung. Die Designoptimierung umfasst mehrere, oft gegenläufige Parameter: Wärmeleistung, physische Größe (Grundfläche und Höhe), Stromverbrauch des Lüfters und Geräuschentwicklung. Ein leistungsstarkes Netzteil mit kleinem Formfaktor benötigt beispielsweise eine kompakte Kühllösung. Rongtechs Ansatz besteht darin, Kühlkörper mit optimierter Lamellendichte, Höhe und Basisdicke zu entwickeln, um die Oberfläche innerhalb eines begrenzten Volumens zu maximieren. Diese werden dann mit einem speziell ausgewählten oder kundenspezifisch entwickelten Axial- oder Radiallüfter kombiniert, der den notwendigen statischen Druck liefert, um Luft durch die dichten Lamellen zu befördern und dabei oft im optimalen Wirkungsgradbereich arbeitet. Zu den fortschrittlichen Strategien gehört die Verwendung von CFD-Simulationen (Computational Fluid Dynamics) zur Modellierung von Luftströmung und Wärmeverteilung, zur Identifizierung von Hotspots und zur iterativen Optimierung der Lamellenstruktur und Lüfterpositionierung. Darüber hinaus kann die Integration einer intelligenten Lüfterdrehzahlregelung auf Basis von Temperaturrückmeldungen Geräuschentwicklung und Stromverbrauch bei geringer Last deutlich reduzieren und gleichzeitig die Kühlleistung bei Bedarf erhöhen. Dieses ganzheitliche, optimierte Design führt zu einem Wärmemanagementsystem, das nicht nur effektiv, sondern auch effizient, kompakt und leise ist – und damit die strengen Anforderungen moderner Anwendungen wie Servoantriebe, Telekommunikationsgleichrichter und Kfz-Bordladegeräte erfüllt.
Werkstoff- und Zuverlässigkeitstechnik für anspruchsvolle Umgebungen

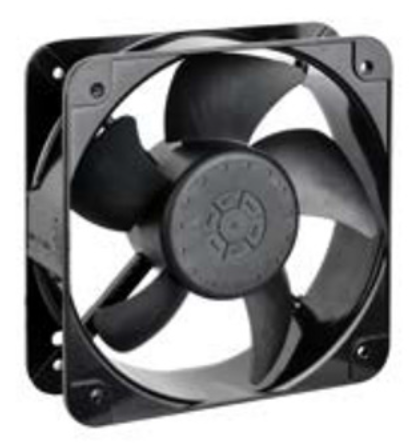

Die Synergie zwischen Lüfter und Kühlkörper muss unter realen Betriebsbedingungen, die häufig Staub, Feuchtigkeit, Vibrationen und kontinuierliche Temperaturwechsel umfassen, bestehen bleiben. Daher sind die Materialauswahl und die Zuverlässigkeitsentwicklung von entscheidender Bedeutung. Für Kühlkörper verwendet Rongtech Aluminiumlegierungen mit hoher Wärmeleitfähigkeit und setzt gegebenenfalls fortschrittliche Verfahren wie Schälen oder Schmieden ein, um komplexe Lamellenstrukturen mit einer starken mechanischen Verbindung zum Grundkörper zu erzeugen. Oberflächenbehandlungen wie Anodisieren können die Korrosionsbeständigkeit und die Wärmeableitung verbessern. Bei Lüftern ist die Wahl des Lagertyps entscheidend für die Lebensdauer. Rongtech bietet Lüfter mit Gleitlagern für kostensensible Anwendungen sowie Kugellager oder moderne hydrodynamische Lager für höhere Zuverlässigkeit und längere Lebensdauer im industriellen 24/7-Betrieb. Dichtungstechnologien und Schutzarten gewährleisten den störungsfreien Betrieb der Lüfter in staubigen oder feuchten Umgebungen. Das Gesamtsystem wird anschließend strengen Zuverlässigkeitstests unterzogen, darunter Temperaturschock-, Vibrations- und Langzeittests, um sicherzustellen, dass die synergistische Wärmeleistung über die gesamte geplante Lebensdauer des Produkts erhalten bleibt. Dieser Fokus auf Langlebigkeit gewährleistet, dass das Leistungselektroniksystem im Einsatz kühl und zuverlässig bleibt und verhindert so ein thermisches Durchgehen und ungeplante Ausfallzeiten.
In der anspruchsvollen Welt der Leistungselektronik ist das Wärmemanagement ein entscheidender Faktor für Leistung und Zuverlässigkeit. Lüfter und Kühlkörper sind keine isolierten Komponenten, sondern voneinander abhängige Partner in einem effizienten Wärmemanagementsystem. Ihr synergistisches Design – sorgfältig abgestimmte Leistungskurven, optimierter Platzbedarf und Akustik sowie eine hohe Langlebigkeit – verwandelt die einfache Wärmeabfuhr in eine ausgefeilte und zuverlässige Lösung. Unternehmen wie Rongtech, mit Expertise in beiden Bereichen, sind optimal positioniert, um diesen integrierten Mehrwert zu bieten. Durch die Bereitstellung gemeinsam entwickelter Lüfter- und Kühlkörperlösungen ermöglichen sie Entwicklern, die Grenzen von Leistungsdichte und Effizienz zu erweitern und so sicherzustellen, dass fortschrittliche Halbleiter in kompakten, zuverlässigen und langlebigen Systemen ihr volles Potenzial entfalten können.
