Wie berechnet man den Wärmewiderstand für Rongtech-Kühlkörper?
Wie berechnet man den Wärmewiderstand für Rongtech-Kühlkörper?
Das Grundkonzept des Wärmewiderstands verstehen

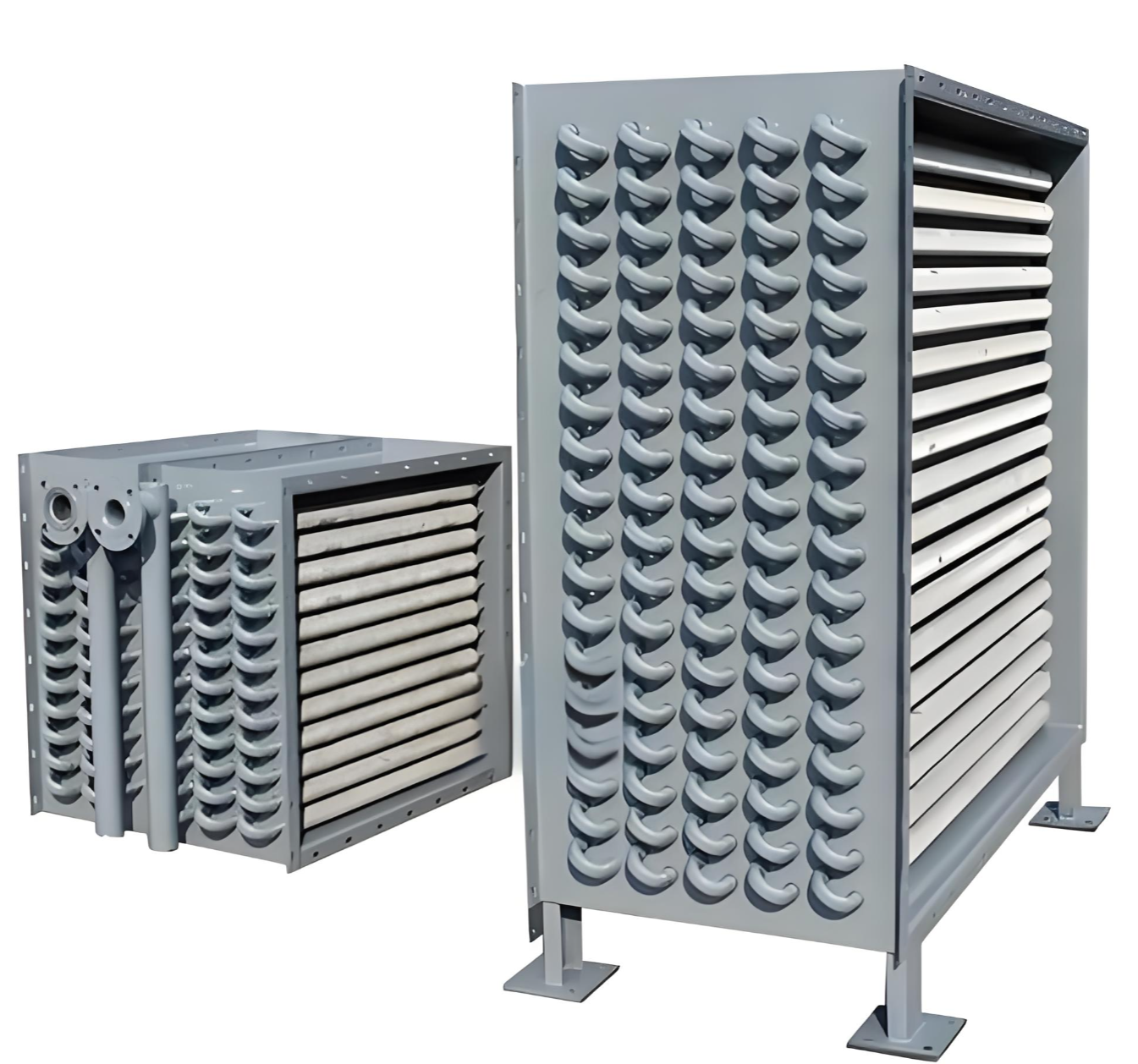

Der Wärmewiderstand (Rθ) ist ein grundlegender Parameter, der die Wärmeabfuhr eines Kühlkörpers quantifiziert und in Grad Celsius pro Watt (°C/W) gemessen wird. Er beschreibt die Temperaturdifferenz zwischen der Wärmequelle (z. B. einem IGBT oder Leistungsmodul) und der Umgebungsluft pro abgegebener Leistungseinheit. Bei den Kühlkörpern von Rongtech setzt sich der Gesamtwärmewiderstand (Rθ_total) aus zwei Hauptkomponenten zusammen: dem Wärmeleitungswiderstand (Rθ_conduction) innerhalb des Kühlkörpermaterials und dem Konvektionswiderstand (Rθ_convection) zwischen der Kühlkörperoberfläche und der Luft. Ein niedrigerer Rθ-Wert bedeutet eine bessere Wärmeabfuhr. Ingenieure müssen dieses Konzept verstehen, um beurteilen zu können, ob ein Kühlkörper die Kühlanforderungen spezifischer Anwendungen wie Wechselrichter oder Motorantriebe erfüllt. Rongtech stellt detaillierte Datenblätter mit Rθ-Basiswerten bereit. Für Berechnungen in der Praxis müssen jedoch Faktoren wie Luftstrom, Anpressdruck und Wärmeleitmaterialien (TIMs) berücksichtigt werden.
Schrittweise Berechnungsmethodik
Die Berechnung des Wärmewiderstands beginnt mit der Definition der Systemparameter: Verlustleistung (P_loss) des Bauelements, maximal zulässige Sperrschichttemperatur (T_jmax) und Umgebungstemperatur (T_amb). Die Grundformel lautet:
Rθ_total = (T_jmax – T_amb) / P_loss – Rθ_jc – Rθ_tim

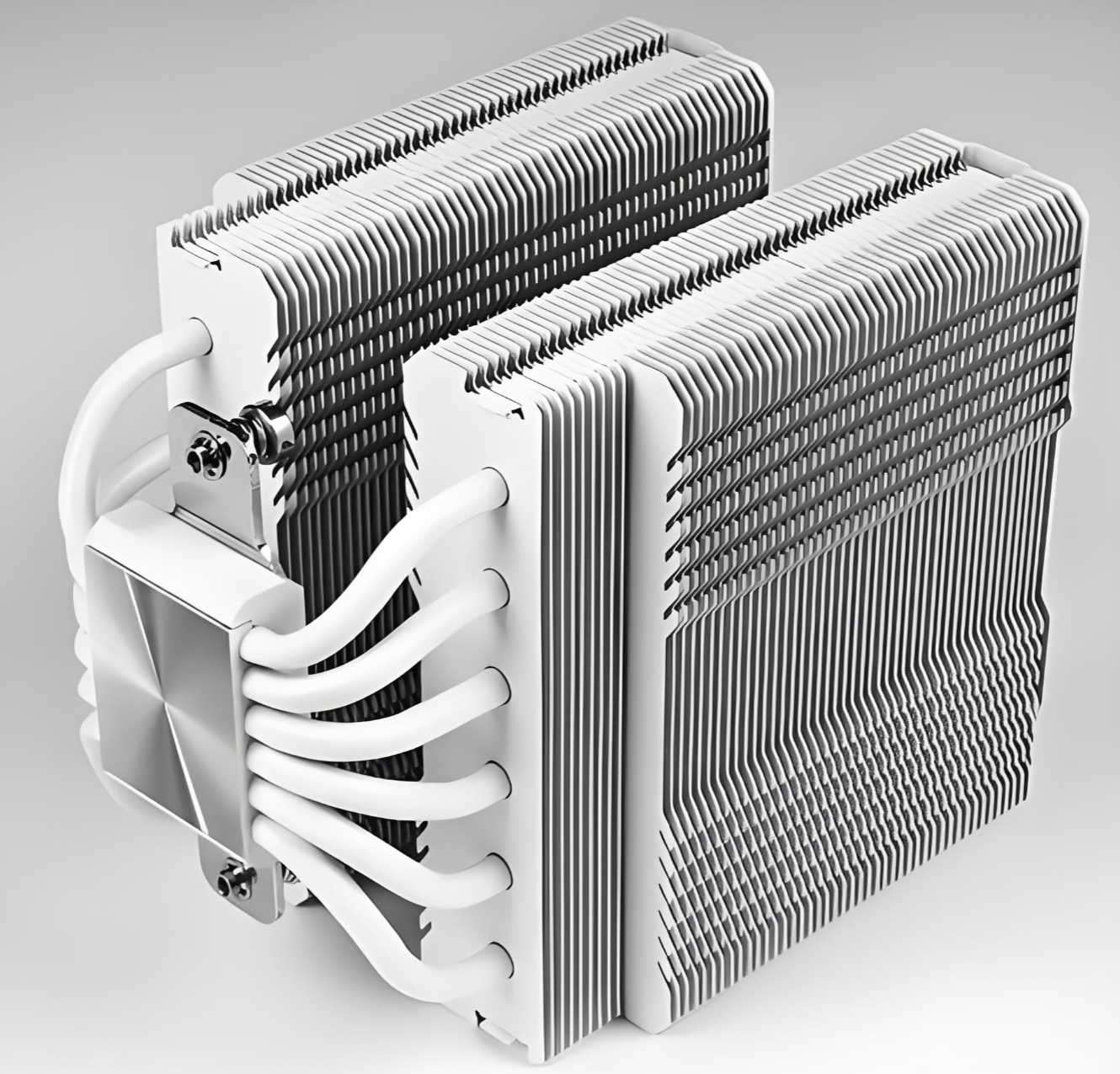

Hierbei ist Rθ_jc der Wärmewiderstand zwischen Sperrschicht und Gehäuse des Halbleiterbauelements und Rθ_tim der Wärmewiderstand des Grenzflächenmaterials. Bei den Kühlkörpern von Rongtech dominiert der konvektive Widerstand (Rθ_Konvektion) bei natürlicher Konvektion. Bei forcierter Luftkühlung sinkt der Wärmewiderstand nichtlinear mit zunehmendem Luftstrom. Die Datenblätter von Rongtech enthalten häufig Diagramme, die Rθ in Abhängigkeit von der Luftgeschwindigkeit darstellen (z. B. für Axiallüfter oder Gebläse). Ingenieure sollten zudem die Ausrichtung des Kühlkörpers, die Lamellendichte und die Oberflächenbeschaffenheit berücksichtigen. Beispielsweise kann ein schwarz eloxierter Kühlkörper aufgrund des höheren Emissionsgrades einen bis zu 20 % niedrigeren Rθ-Wert aufweisen als eine blanke Aluminiumoberfläche. Für komplexe Systeme werden CFD-Simulationen (Computational Fluid Dynamics) zur Validierung theoretischer Berechnungen empfohlen.
Praktische Überlegungen und Optimierungsstrategien

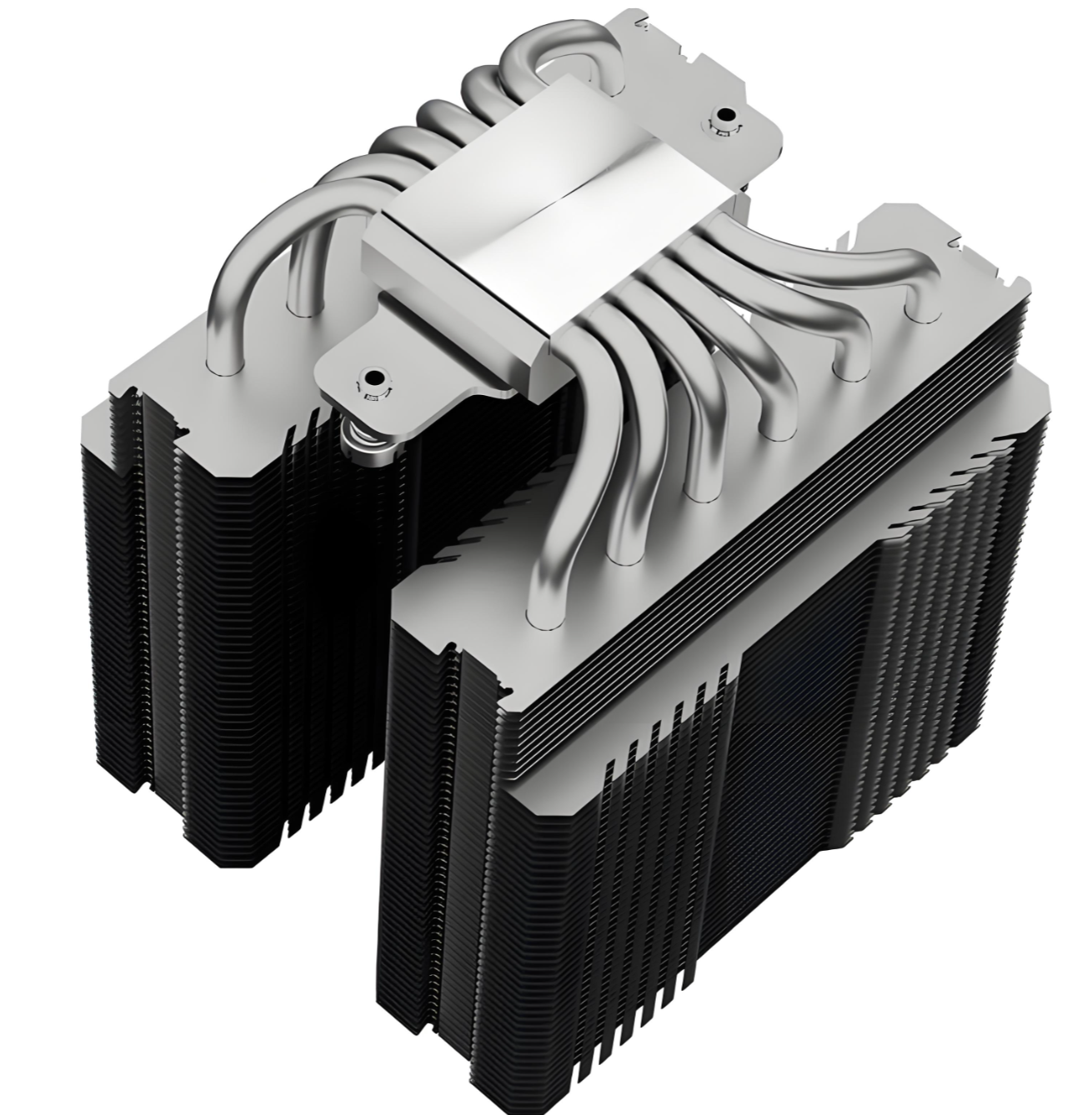

In der Praxis müssen Berechnungen des Wärmewiderstands an reale Gegebenheiten angepasst werden. Beispielsweise beeinflusst der Anpressdruck den Wärmewiderstand Rθ_tim erheblich: Zu geringer Druck führt zu Luftspalten und damit zu einem erhöhten Wärmewiderstand, während zu hoher Druck Bauteile beschädigen kann. Die Kühlkörper von Rongtech sind mit standardisierten Befestigungslöchern ausgestattet, die mit gängigen Leistungsmodulen kompatibel sind und so eine optimale Druckverteilung gewährleisten. Zusätzlich müssen systembedingte Faktoren wie Schwankungen der Umgebungstemperatur (z. B. bei Solarwechselrichtern in direktem Sonnenlicht) oder Staubablagerungen auf den Kühlrippen in die Sicherheitsmargen einbezogen werden. Zur Optimierung der Wärmeleistung können Ingenieure die Kühlkörper von Rongtech mit Merkmalen wie geschlitzten Kühlrippen für eine größere Oberfläche, Kupfer-Aluminium-Verbundplatten für eine bessere Wärmeleitfähigkeit oder integrierten Wärmerohren für Anwendungen mit hoher Wärmestromdichte auswählen. Regelmäßige Wartung (z. B. Reinigung der Kühlrippen) ist ebenfalls entscheidend, um einen niedrigen Wärmewiderstand Rθ über den gesamten Produktlebenszyklus hinweg zu gewährleisten.
Die Berechnung des Wärmewiderstands für die Kühlkörper von Rongtech ist ein systematischer Prozess, der theoretische Grundlagen und praktische technische Anforderungen miteinander verbindet. Durch das Verständnis der Komponenten von Rθ, die Anwendung korrekter Formeln und die Berücksichtigung realer Variablen können Ingenieure ein optimales Wärmemanagement für Leistungselektronik gewährleisten. Dieser Ansatz verhindert nicht nur Überhitzung, sondern erhöht auch die Systemzuverlässigkeit und -lebensdauer. Angesichts stetig steigender Leistungsdichten bleibt die präzise Berechnung des Wärmewiderstands ein Eckpfeiler effizienter Konstruktion und ermöglicht Innovationen in verschiedensten Branchen – von erneuerbaren Energien bis hin zur industriellen Automatisierung.
