Lösungen für das Wärmemanagement in hochdichten Leistungselektronikbauteilen
Lösungen für das Wärmemanagement in hochdichten Leistungselektronikbauteilen
Die entscheidende Rolle des Wärmemanagements im Design hoher Dichte
Im unaufhörlichen Streben nach Miniaturisierung und erhöhter Leistungsdichte in der modernen Leistungselektronik hat sich das Wärmemanagement als kritischster Engpass herausgestellt. Da Komponenten in immer kleineren Volumina untergebracht werden, steigt der durch Schalt- und Leitungsverluste erzeugte Wärmestrom (W/cm²) exponentiell an. Ohne effektive Wärmeabfuhr führt diese konzentrierte Wärmeenergie zu erhöhten Sperrschichttemperaturen, beschleunigter Alterung der Komponenten und katastrophalen Systemausfällen. Für hochdichte Systeme mit Halbleitern mit großem Bandabstand (WBG) wie Siliziumkarbid (SiC) und Galliumnitrid (GaN), die bei höheren Frequenzen und Temperaturen arbeiten, reichen herkömmliche Kühlmethoden wie einfache Kühlkörper nicht mehr aus. Die Herausforderung besteht nicht nur darin, Wärme abzuführen, sondern dies effizient von lokalen Hotspots zu tun und gleichzeitig die strukturelle Integrität und Zuverlässigkeit unter extremen Temperaturzyklen zu gewährleisten. Dies erfordert einen ganzheitlichen Ansatz, der fortschrittliche Materialien, innovative Gehäuse und ausgefeilte Kühlarchitekturen integriert, um sicherzustellen, dass die hohe Leistungsdichte nicht auf Kosten der Systemlebensdauer geht.
Fortschrittliche Werkstoffe und thermische Belastbarkeit auf Komponentenebene

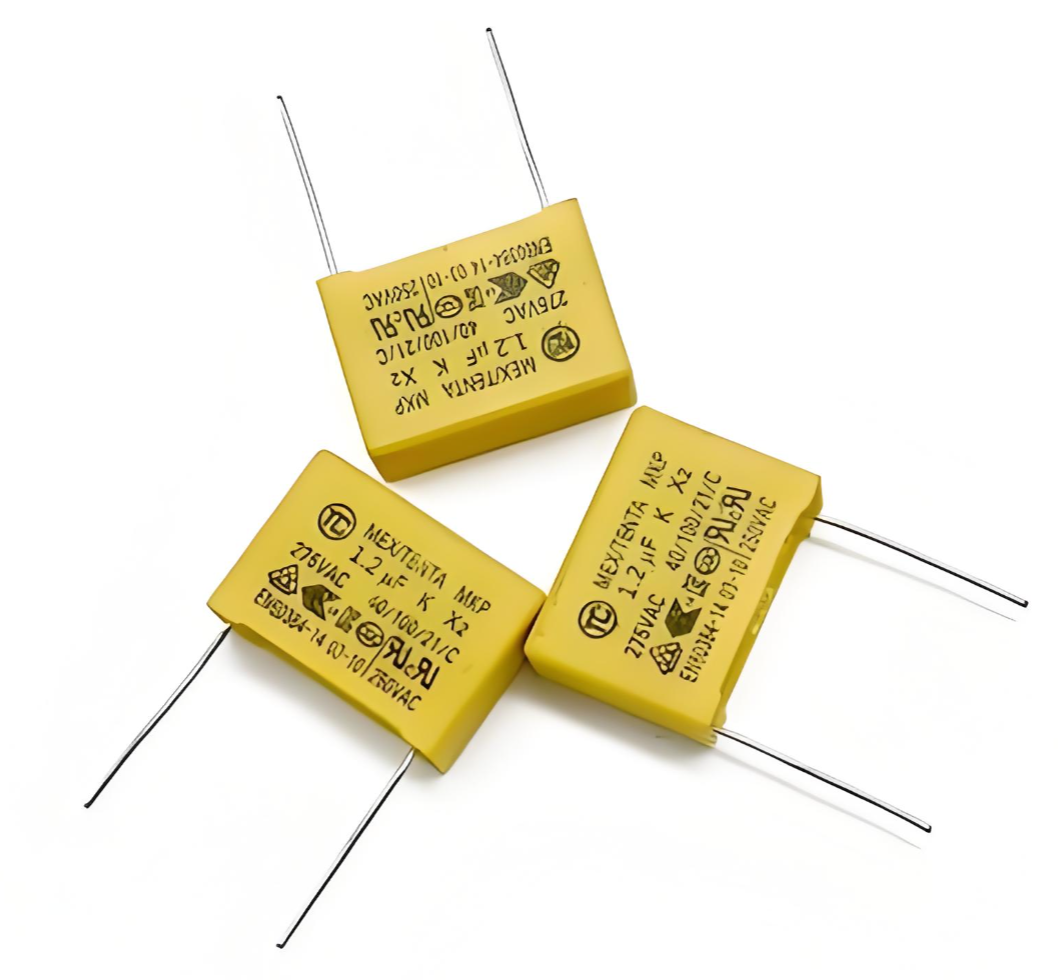

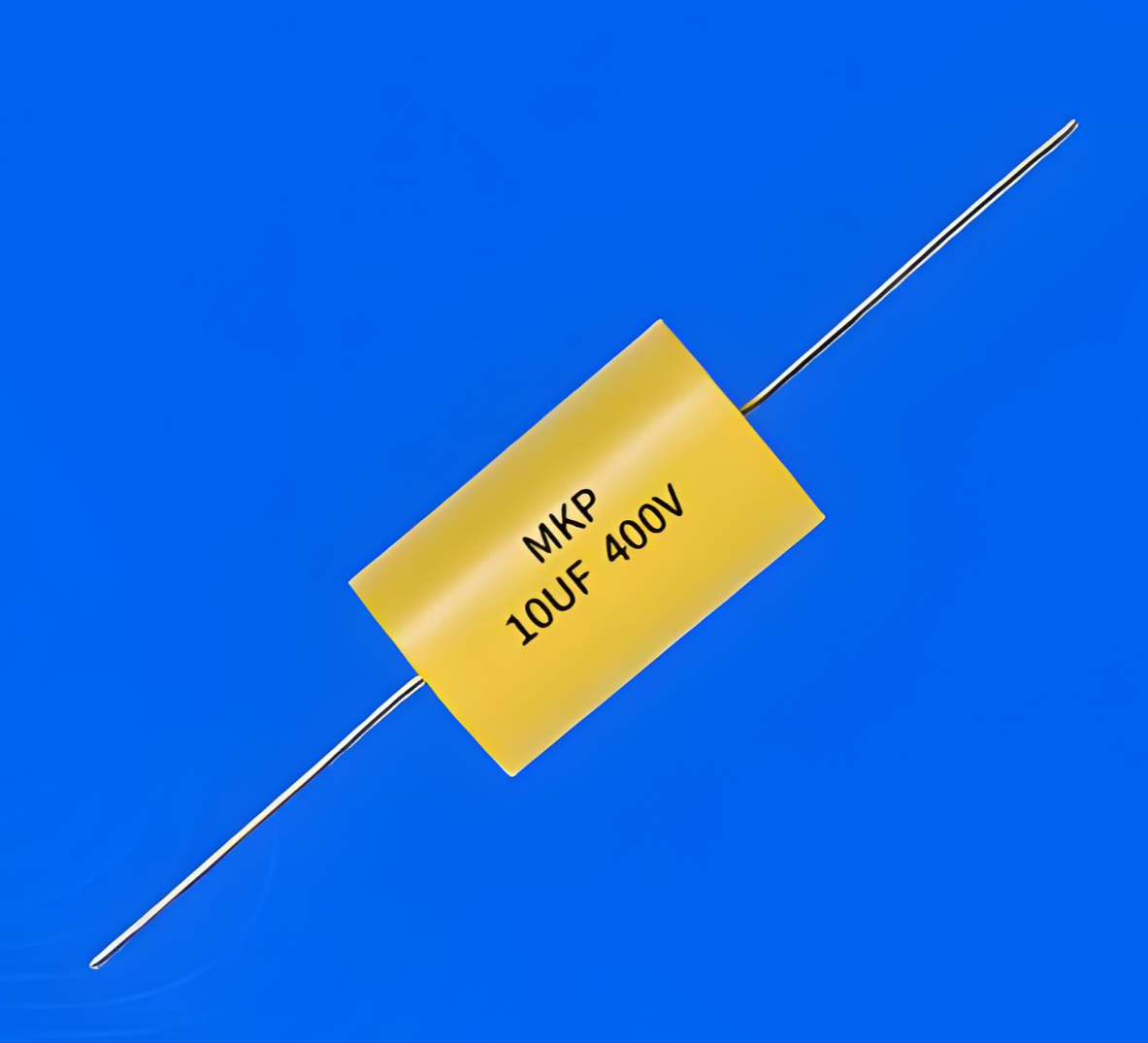

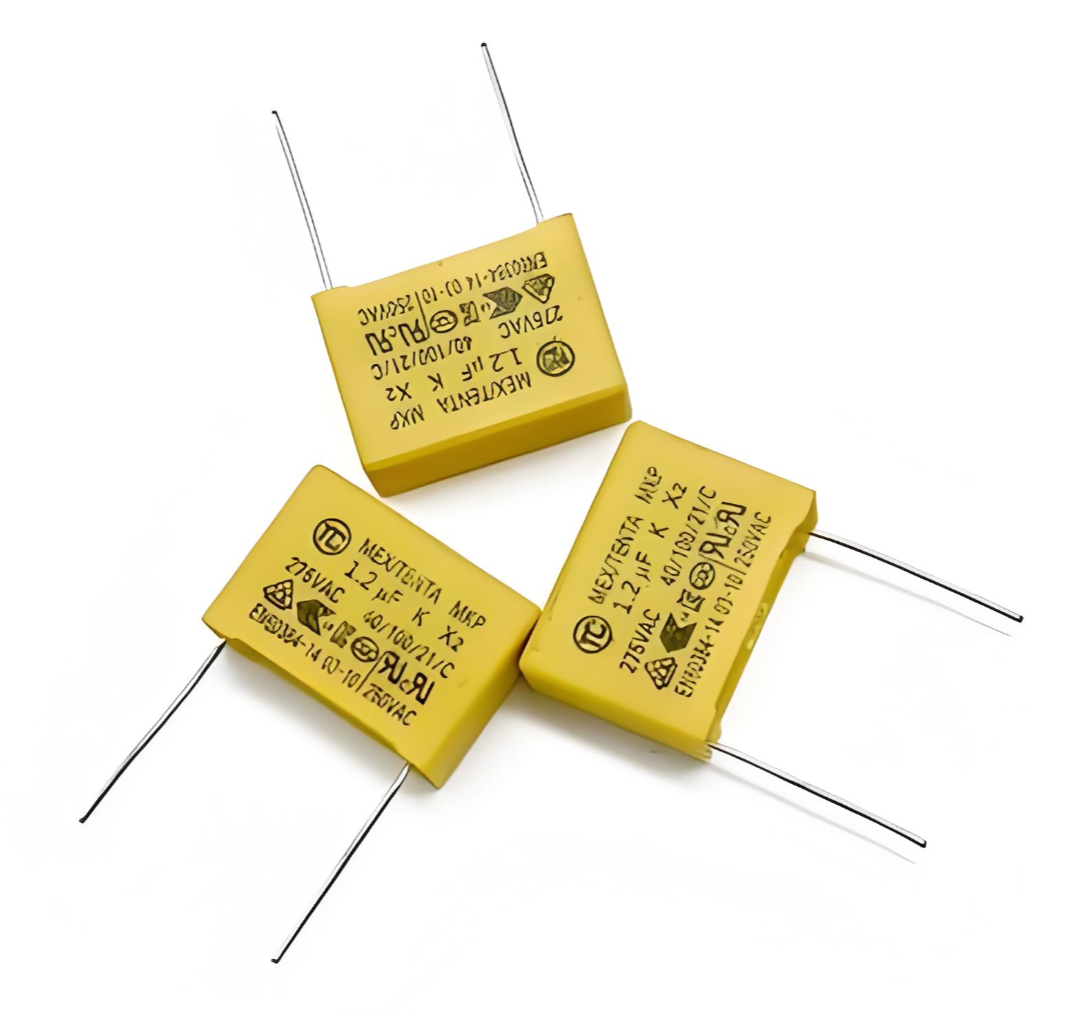

Auf Komponentenebene beginnt das Wärmemanagement mit der Auswahl von Materialien, die hohen Betriebstemperaturen ohne Leistungsverschlechterung standhalten. Für passive Bauelemente wie DC-Link-Kondensatoren bedeutet dies einen entscheidenden Wechsel von herkömmlichen Elektrolytkondensatoren zu Hochtemperatur-Folienkondensatoren. Elektrolytkondensatoren sind bekannt für ihre begrenzte Lebensdauer bei hohen Temperaturen aufgrund der Elektrolytverdampfung. Im Gegensatz dazu bieten moderne metallisierte Polypropylen-Folien (MKP) und spezielle Hochtemperatur-Polymerfolien (z. B. solche, die stabil bei 150 °C arbeiten) eine überlegene thermische Stabilität. Diese Foliendielektrika weisen einen niedrigen äquivalenten Serienwiderstand (ESR) und geringe dielektrische Verluste (tan δ) auf, was direkt zu einer reduzierten Eigenerwärmung führt. Durch die geringere interne Wärmeentwicklung entlasten diese Bauelemente die aktiven Kühlmechanismen des Systems. Innovationen in der Metallisierung und Segmentierung ermöglichen es diesen Kondensatoren zudem, hohe Restwelligkeitsströme und hohe Spannungsanstiegsgeschwindigkeiten (dV/dt) ohne thermisches Durchgehen zu bewältigen. Dadurch eignen sie sich ideal für die anspruchsvollen thermischen Umgebungen von hochdichten SiC- und GaN-Wechselrichtern.
Systemkühlarchitekturen: Von passiv bis mikrofluidisch
Neben der Komponentenauswahl ist die Systemarchitektur für die Wärmeabfuhr von entscheidender Bedeutung. Luftkühlung ist zwar kostengünstig, erfüllt aber oft nicht die Anforderungen an die Wärmeabfuhr von Hochleistungsmodulen. Die Industrie setzt daher zunehmend auf Flüssigkeitskühlung, die um Größenordnungen höhere Wärmeübergangskoeffizienten bietet. Dazu gehören Kühlplatten mit Mikrokanalstrukturen, die den Kontakt der Oberfläche mit dem Kühlmittel maximieren. Die fortschrittlichsten Lösungen nutzen Zweiphasen-Kühlsysteme, bei denen die Verdampfungswärme des Kühlmittels eine immense Kühlleistung bei minimalen Durchflussraten ermöglicht. Für extrem hohe Leistungsdichten wird die integrierte mikrofluidische Kühlung erforscht, bei der Kühlkanäle direkt in das Substrat oder den Halbleiterchip integriert sind. Diese Kühlung reduziert den Wärmewiderstand drastisch und ermöglicht die Wärmeabfuhr direkt an der Quelle, bevor sich die Wärme ausbreiten und thermische Gradienten erzeugen kann, die das Bauelement belasten. Diese fortschrittlichen Kühlarchitekturen sind in Kombination mit Gehäusen mit niedrigem Wärmewiderstand, wie z. B. doppelseitiger Kühlung, unerlässlich, um das volle Potenzial von Hochleistungselektronik auszuschöpfen.
Effektives Wärmemanagement ist der Dreh- und Angelpunkt hochdichter Leistungselektronik. Es erfordert eine zweigleisige Strategie: die Verwendung von Komponenten mit inhärenter thermischer Belastbarkeit, wie z. B. Hochtemperatur-Folienkondensatoren, und die Implementierung leistungsstarker Systemkühlungsarchitekturen. Durch die Beherrschung der Wärmeableitung können wir die Grenzen der Leistungsdichte erweitern, ohne Kompromisse bei der Zuverlässigkeit einzugehen.
