Der Einfluss des Kapazitätswertes auf die Schaltfrequenz des Wechselrichters
Der Einfluss des Kapazitätswertes auf die Schaltfrequenz des Wechselrichters
Der inhärente Zielkonflikt: Leistungsdichte vs. Welligkeitsunterdrückung
Das Verhältnis zwischen Kapazitätswert und Schaltfrequenz in einem Wechselrichter wird grundlegend durch einen wichtigen Zielkonflikt bestimmt: die Notwendigkeit eines steifen Zwischenkreises gegenüber der physikalischen Größe des Bauteils. In einem Hochleistungswechselrichter besteht die Hauptaufgabe des Zwischenkreiskondensators darin, die durch das schnelle Schalten der IGBTs oder SiC/GaN-Bauelemente erzeugte hochfrequente Stromwelligkeit zu absorbieren. Die erforderliche Kapazität (C) zur Aufrechterhaltung einer bestimmten Spannungswelligkeit (ΔV) ist umgekehrt proportional zur Schaltfrequenz (f) und zum Laststrom (I), gemäß der grundlegenden Beziehung, die sich aus der Ladungsgleichung (Q = C * V = I * t) ableitet. Eine höhere Schaltfrequenz ermöglicht die Verwendung eines kleineren Kondensators, da sich die Zeit zwischen Lade- und Entladezyklen (t) verkürzt und der Kondensator häufiger aufgeladen werden kann. Die Hochfrequenz-Folienkondensatoren von Rongtech sind speziell darauf ausgelegt, diese Beziehung auszunutzen. Sie bieten einen niedrigen äquivalenten Serienwiderstand (ESR) und eine hohe Welligkeitsstrombelastbarkeit, wodurch Ingenieure bei der Auslegung für den Hochfrequenzbetrieb einen kleineren, kompakteren Kondensator auswählen und so die Gesamtleistungsdichte des Systems erhöhen können.
Die Hochfrequenzgrenze: ESL und Eigenresonanz

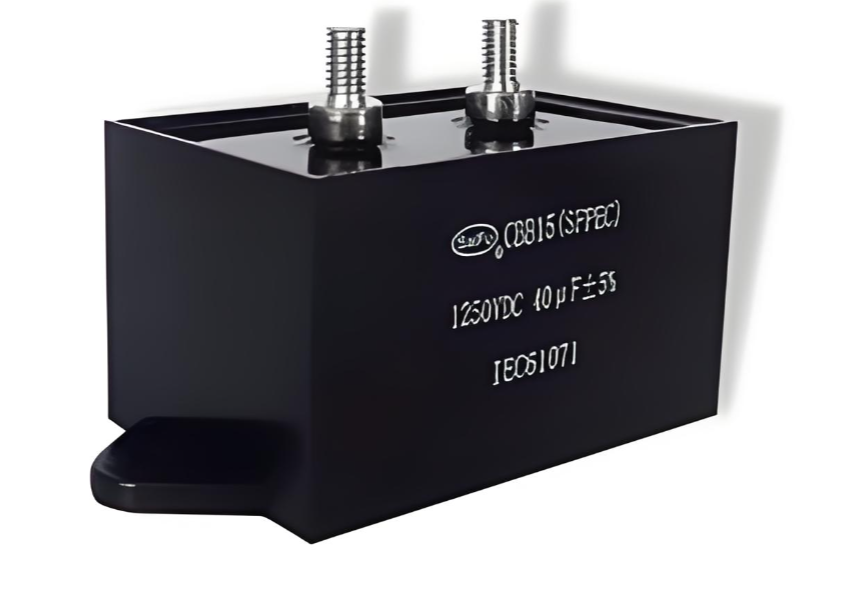

Wenn die Schaltfrequenzen in den Bereich von Hunderten von Kilohertz (kHz) und sogar Megahertz (MHz) vordringen, wird die physikalische Konstruktion des Kondensators ebenso wichtig wie sein Nennkapazitätswert. Bei diesen extremen Frequenzen wird die parasitäre Induktivität des Kondensators, die sogenannte äquivalente Serieninduktivität (ESL), zum dominierenden begrenzenden Faktor. Die Impedanz eines Kondensators (Z) wird nicht mehr allein durch seine Kapazität (1/ωC) bestimmt, sondern durch die Kombination seiner kapazitiven und induktiven Reaktanz (ωL). Jeder Kondensator besitzt eine Eigenresonanzfrequenz (SRF), bei der die Impedanz minimal ist. Jenseits dieses Punktes verhält sich das Bauteil wie eine Spule, und seine Fähigkeit zur Filterung hochfrequenter Störungen ist stark beeinträchtigt. Die fortschrittliche Folienkondensatortechnologie von Rongtech begegnet diesem Problem durch die Verwendung von induktivitätsarmen Anschlussdesigns, wie z. B. Schrauben- oder Sammelschienenanschlüssen, und speziellen Wicklungstechniken, die die Stromschleifenfläche minimieren. Dadurch wird der ESL reduziert, sodass der Kondensator bei den von modernen SiC- und GaN-Wechselrichtern geforderten hohen Schaltfrequenzen eine niedrige Impedanz beibehalten kann. So wird sichergestellt, dass der gewählte Kapazitätswert im vorgesehenen Frequenzbereich wirksam bleibt.
Materialwissenschaft: Der Wandel von der Elektrolyt- zur Filmtechnologie

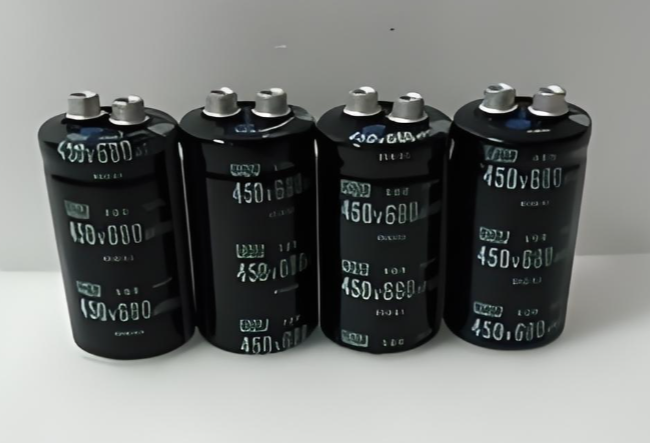

Die Wahl des dielektrischen Materials ist untrennbar mit der erreichbaren Schaltfrequenz verbunden. Traditionelle Aluminium-Elektrolytkondensatoren bieten zwar eine hohe Kapazität pro Volumeneinheit, ihre Hochfrequenzleistung ist jedoch aufgrund ihres hohen ESR-Werts und der physikalischen Grenzen des flüssigen Elektrolyten stark eingeschränkt. Da Wechselrichter zunehmend höhere Schaltfrequenzen nutzen, um die Größe magnetischer Bauteile zu reduzieren und die Effizienz zu steigern, setzt die Industrie vermehrt auf metallisierte Folienkondensatoren, wie beispielsweise die Polypropylen- (PP) und Polyethylennaphthalat- (PEN) Typen von Rongtech. Diese Foliendielektrika bieten von Natur aus geringe dielektrische Verluste (niedriger Verlustfaktor, DF) und unterliegen weder der Austrocknung noch den Lebensdauerbeschränkungen von Elektrolytkondensatoren. Dieser Materialwechsel ermöglicht eine deutliche Reduzierung der erforderlichen Größe der Zwischenkreisbank, da dank der hohen Hochfrequenzleistung von Folienkondensatoren ein kleinerer Mikrofarad-Wert (µF) ausreicht, um die gleiche Welligkeitsunterdrückung zu erreichen, für die bei niedrigeren Frequenzen ein deutlich größerer Elektrolytkondensator erforderlich wäre.
Die Wahl des optimalen Kapazitätswerts in einem Wechselrichter ist keine statische Entscheidung, sondern eine dynamische Berechnung, die direkt von der angestrebten Schaltfrequenz beeinflusst wird. Die technischen Lösungen von Rongtech, die Low-ESL-Folienkondensatortechnologie mit hochzuverlässigen Materialien kombinieren, ermöglichen es Entwicklern, die Grenzen der Frequenz zu erweitern und so eine höhere Leistungsdichte und Effizienz zu erzielen, ohne die Stabilität des DC-Zwischenkreises zu beeinträchtigen.
