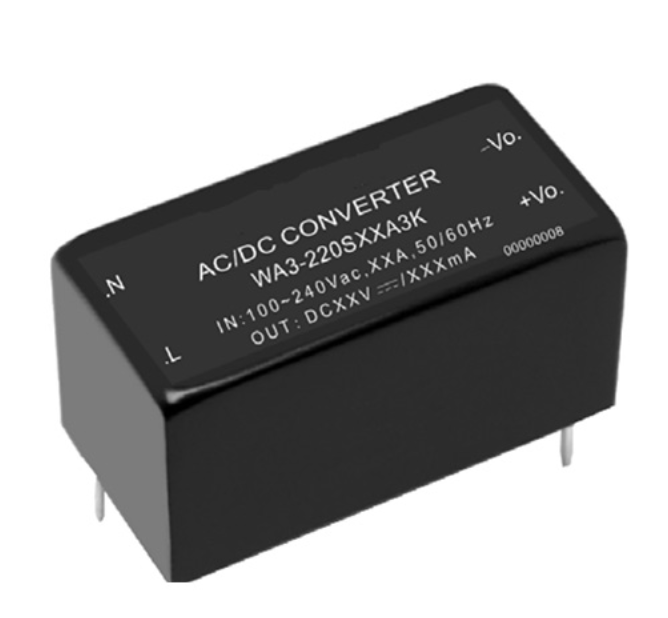

Welche Sicherheitsmargen sollten beim Einbau eines AC/DC-Wandlers berücksichtigt werden?
Bei der Auswahl eines AC/DC-Wandlers geht es nicht nur darum, ein Modell mit der passenden Ausgangsspannung und -leistung zu finden. Im praktischen Einsatz ist die sicherere Wahl jene, die auch bei schwankender Eingangsspannung, Laststromspitzen, steigender Umgebungstemperatur oder Überspannungen im Stromnetz zuverlässig funktioniert. Sowohl die AC/DC-Auswahlhilfe von Bel als auch der Zuverlässigkeitshinweis von TI betonen dasselbe Prinzip: Die Zuverlässigkeit verbessert sich, wenn thermische, Spannungs- und Strombelastungen von Anfang an kontrolliert werden und nicht erst nach dem Auftreten von Ausfällen im Feld.
Eingangsspannungsreserve, Überbrückungszeit und Stoßspannungsreserve

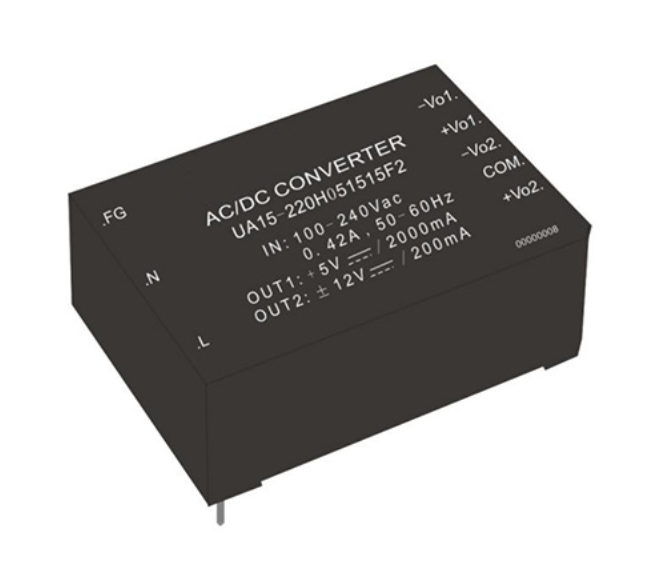

Die erste zu prüfende Sicherheitsreserve betrifft den Eingangsspannungsbereich. Bei vielen AC/DC-Netzteilen mit niedriger und mittlerer Leistung ist ein universeller Eingangsspannungsbereich von beispielsweise 85 bis 264 V AC üblich. Dies bedeutet jedoch nicht automatisch, dass der Wandler für jede Installation geeignet ist. Bel weist darauf hin, dass der Eingangsspannungsbereich dem Zielmarkt und der Anwendung entsprechen sollte. RECOM erklärt, dass AC/DC-Wandler für die Platinenmontage typischerweise mit Großkondensatoren arbeiten, um die Energie während der Überbrückungszeit bei kurzzeitigen Netzunterbrechungen bereitzustellen. Anders ausgedrückt: Ein Wandler sollte nicht nur den nominalen Eingangsspannungsbereich verarbeiten können, sondern auch bei kurzen Spannungseinbrüchen, Unterspannungen und normalen Netzschwankungen eine akzeptable Ausgangsleistung gewährleisten.
Die nächste Prüfung betrifft die Stoßspannungs- und Transientenfestigkeit. Laut Bels Richtlinien zum Überspannungsschutz sind netzbetriebene Systeme häufig Stoßspannungen durch Blitzeinschläge, Lasttransienten und Fehler ausgesetzt. Die Prüfpegel nach IEC 61000-4-5 steigen demnach mit der Installationsklasse. Die Richtlinien zur Überspannungskategorie stellen außerdem klar, dass nur ein Netzteil der Kategorie III direkt an eine Stromquelle der Kategorie III angeschlossen werden darf. Ein Gerät der Kategorie II kann nur mit geeigneter vorgeschalteter Isolation an eine Stromquelle der Kategorie III angeschlossen werden. Dies ist wichtig, da viele Ausfälle nicht durch die stationäre Spannung verursacht werden. Sie entstehen beim Anlauf, nach Schaltvorgängen oder bei anormalen Netzbedingungen. Ein weiterer wichtiger Punkt ist der Einschaltstrom: Das Datenblatt des RECOM RACM60-K gibt einen Kaltstart-Einschaltstrom von 30 A bei 115 V AC, 60 A bei 230 V AC und 70 A bei 277 V AC an. Daher sollten vorgelagerte Schutzschalter, Relais und der vorgeschaltete Schutz niemals vernachlässigt werden.

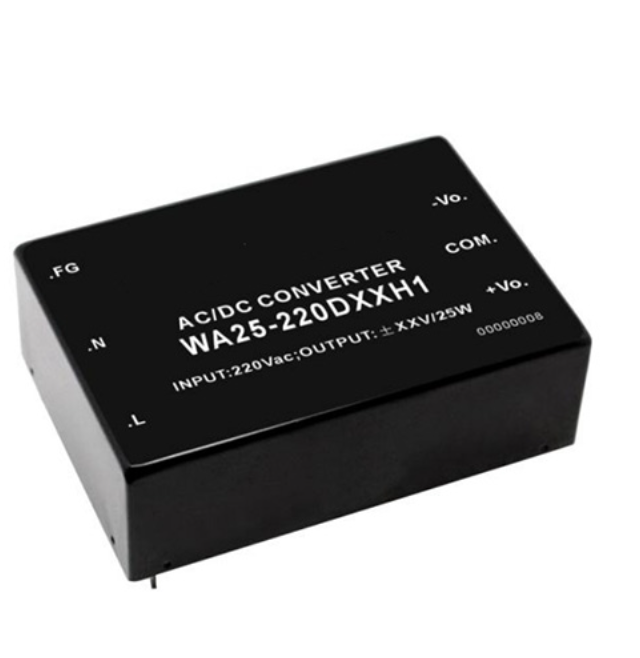

Leistungsreserve, Überlastverhalten und thermische Leistungsreduzierung
Die zweite Sicherheitsmarge betrifft die Belastung der Ausgangsseite. Laut Bels Auswahlleitfaden bestimmt die von der Last aufgenommene Spitzenleistung die erforderliche Nennleistung. Ein unterdimensioniertes AC/DC-Netzteil kann bei Erreichen der Spitzenlast abschalten oder eine falsche Ausgangsspannung liefern. Daher reicht die Nennleistung allein nicht aus. Entscheidender ist, ob der Wandler Anlaufstrom, Motoranlaufstrom, Kondensatorladung, kurzzeitige Überlastungen und dynamische Lastsprünge toleriert, ohne abzuschalten oder zum falschen Zeitpunkt in den Schutzmodus zu wechseln. Bels Hinweis zum Überstromschutz zeigt außerdem, dass Netzteile Konstantstrom-, Rückkopplungs- oder Hiccup-Schutz verwenden können, die sich beim Betrieb von Motoren oder großen kapazitiven Lasten sehr unterschiedlich verhalten.
Die thermische Reserve ist genauso wichtig wie die elektrische. Bel erklärt, dass sowohl hohe als auch niedrige Umgebungstemperaturen die nutzbare Leistung reduzieren können. Die Dokumentation des RECOM RACM60-K liefert dazu ein anschauliches Beispiel: Die Serie kann bis zu +55 °C mit natürlicher Konvektion die volle Leistung liefern, während der Betrieb bis +85 °C eine Leistungsreduzierung oder Zwangskühlung erfordert. Bels Artikel zum Wärmemanagement weist zudem darauf hin, dass die Wärmeableitung von der Effizienz und der maximalen Last abhängt. Der Zuverlässigkeitsartikel von TI ergänzt, dass sich die Zuverlässigkeit des Netzteils verbessert, wenn die thermische, Spannungs- und Strombelastung reduziert wird. Die entscheidende Auswahlfrage lautet daher nicht einfach: „Hat der Wandler 60 W?“, sondern: „Wie viele Watt kann er im tatsächlichen Gehäuse, bei der tatsächlichen Luftzirkulation und der tatsächlichen Umgebungstemperatur sicher liefern?“
Isolation, Sicherheitszertifizierung, EMV und Umweltspielraum
Die dritte Sicherheitsmarge betrifft die Einhaltung von Normen und die Isolationsreserve. Der Auswahlleitfaden von Bel listet gängige regulatorische Vorgaben wie IEC 60601, IEC 60335 und IEC 62368 auf. Die Übersicht zu IEC 62368 erläutert, dass die neuere Norm einen gefahrenbasierten Ansatz verfolgt und sowohl auf Produkt- als auch auf Subsystemebene Anwendung findet. Die RACM60-K-Serie von RECOM liefert ein konkretes Beispiel für die in der Praxis zu prüfenden Aspekte: 4 kVAC Isolation, verstärkte Isolation, 2 MOPP bei 319 VAC Betriebsspannung, OVC III-Optionen und spezifizierte Betriebshöhe. Die RACM16E-K/277-Familie hebt ebenfalls erweiterte Eingangsspannungen, OVC III-Bedingungen, 2 MOPP-Zertifizierung und Höhentauglichkeit bis 4000 m hervor. Die entscheidende Sicherheitsfrage lautet daher nicht nur: „Hat das Produkt eine Zertifizierung?“, sondern: „Entsprechen die Zertifizierung, die Isolationsklasse, die Betriebsspannung, die Überspannungskategorie und die Höhentauglichkeit tatsächlich dem Endgerät?“
Der letzte entscheidende Faktor ist die Eignung für Umgebungsbedingungen und mechanische Anforderungen. Bel weist darauf hin, dass Gehäuseformen und Montagearten stark variieren – von vergossenen und offenen Gehäusen bis hin zu geschlossenen und lüftergekühlten Ausführungen. Umgebungsbedingungen wie Temperatur, Verschmutzung und versehentlicher Kontakt mit den Anschlüssen können den Bedarf an Schutzlackierung, Metallgehäusen oder Anschlussabdeckungen bedingen. RECOM betont außerdem, dass AC/DC-Wandler häufig zusätzliche Filterkomponenten benötigen, um die gesetzlichen EMV-Grenzwerte einzuhalten. Das bedeutet, dass ein Wandler zwar elektrisch korrekt sein kann, aber dennoch die falsche Wahl darstellt, wenn er in einem staubigen Gehäuse verbaut ist, nicht ausreichend belüftet wird, starken EMV-Bedingungen ausgesetzt ist oder eine Gehäuseform verwendet, die Anschlüsse freilegt, die für die Anwendung zusätzlichen Schutz erfordern.
Bei der Auswahl eines AC/DC-Wandlers sind die wichtigsten Sicherheitsreserven die Eingangsspannungsreserve, die Stoßspannungs- und Einschaltstromreserve, die Spitzenlast- und Überlastreserve, die thermische Reserve und die Isolations-/Konformitätsreserve. Die sicherste Wahl ist selten diejenige, die lediglich die Nennspezifikationen erfüllt. Sie ist vielmehr diejenige, die auch unter Berücksichtigung realer Netzbedingungen, realer Gehäusetemperaturen, realen Überlastverhaltens und realer Konformitätsanforderungen noch ausreichend Reserven bietet.
