Die Rolle von Zwischenkreiskondensatoren bei der Stabilisierung des Lichtbogenschweißstroms
Die Rolle von Zwischenkreiskondensatoren bei der Stabilisierung des Lichtbogenschweißstroms

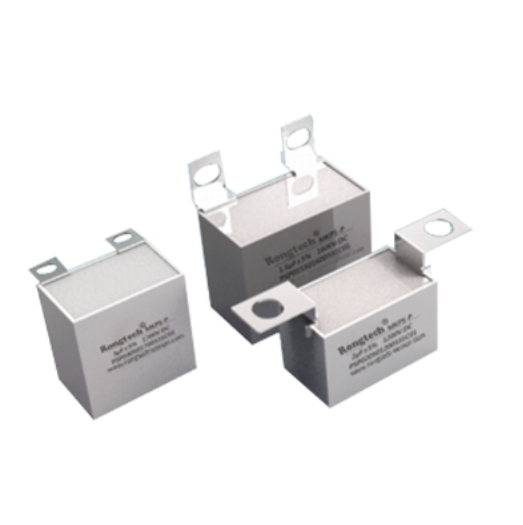

Das Herzstück des modernen Schweißens: DC-Link als Energiespeicher

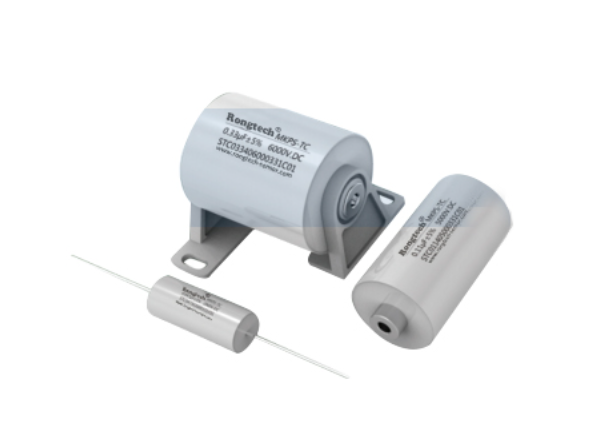

Bei modernen Inverter-Schweißgeräten ist der Zwischenkreiskondensator nicht nur ein Bauteil, sondern der entscheidende Energiespeicher, der die Stabilität und Qualität des Schweißlichtbogens bestimmt. Er befindet sich zwischen Gleichrichter und Inverter und dient primär dazu, den pulsierenden Gleichstrom des Gleichrichters zu absorbieren und zu glätten. Dadurch entsteht eine stabile Zwischenkreisspannung, die für die hochfrequenten Schaltvorgänge des Inverters unerlässlich ist. Ohne diese Stabilisierung würde der Schweißstrom erhebliche Schwankungen und Instabilitäten aufweisen, was zu ungleichmäßigen Lichtbogeneigenschaften führen würde. Die Fähigkeit des Kondensators, sich schnell zu laden und zu entladen, gewährleistet, dass die Energieversorgung auch bei schnellen Laständerungen – wie beim Zünden des Lichtbogens oder beim Schweißen durch Verunreinigungen – konstant bleibt. Diese Eigenschaft ist grundlegend für die Erzielung der von Industriestandards geforderten glatten, spritzerfreien Schweißnähte.
Mehr als nur Glättung: Reduzierung von Oberwellen und Schutz von IGBTs
Die Rolle des Zwischenkreiskondensators geht weit über die einfache Spannungsglättung hinaus. Inverter-Schweißgeräte arbeiten mit hohen Frequenzen (typischerweise 20 kHz oder höher) und erzeugen dadurch erhebliche Oberwellenströme und Spannungsspitzen. Diese hochfrequenten Restwelligkeiten können, wenn sie nicht unterdrückt werden, elektromagnetische Störungen (EMI) verursachen und die Leistung empfindlicher Steuerschaltungen beeinträchtigen. Der Kondensator dient als niederohmiger Pfad für diese hochfrequenten Ströme, filtert sie effektiv heraus und erhält so die Signalintegrität. Darüber hinaus absorbiert der Kondensator während der Schaltvorgänge von IGBTs (Insulated Gate Bipolar Transistors) die Stoßströme, die andernfalls zerstörerische Spannungsspitzen an den Halbleiterschaltern verursachen würden. Durch die Begrenzung dieser Spannungstransienten schützt der Zwischenkreiskondensator die teure Leistungselektronik vor Überspannungsbelastung und erhöht somit die Gesamtzuverlässigkeit und Lebensdauer des Schweißgeräts.
Materialwissenschaft in der Praxis: Polypropylenfolie für überlegene Leistung

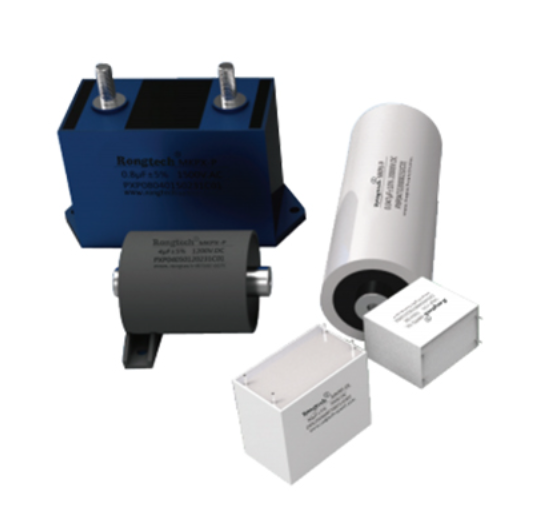

Die herausragende Leistung moderner DC-Link-Kondensatoren in Schweißanwendungen ist maßgeblich auf die Verwendung von metallisierter Polypropylenfolie (MKP) zurückzuführen. Im Gegensatz zu herkömmlichen Elektrolytkondensatoren, die unter hohem äquivalentem Serienwiderstand (ESR) und begrenzter Lebensdauer bei hohen Restwelligkeitsströmen leiden, bieten Polypropylenfolienkondensatoren einen extrem niedrigen ESR und ausgezeichnete Selbstheilungseigenschaften. Dieser niedrige ESR ist entscheidend für die Minimierung der Wärmeentwicklung im Kondensator und ermöglicht es ihm, die vom Wechselrichter erzeugten hohen Restwelligkeitsströme ohne Überhitzung zu bewältigen. Die Selbstheilungsfunktion sorgt dafür, dass kleinere dielektrische Durchschläge automatisch isoliert werden, wodurch katastrophale Ausfälle verhindert und die Betriebssicherheit in anspruchsvollen Industrieumgebungen gewährleistet wird. Dank dieser robusten Konstruktion sind Polypropylen-DC-Link-Kondensatoren die erste Wahl für Hochleistungs- und Hochfrequenz-Schweißmaschinen, bei denen Zuverlässigkeit und Langlebigkeit höchste Priorität haben.
Zusammenfassend lässt sich sagen, dass der DC-Link-Kondensator die Grundlage moderner Lichtbogenschweißtechnik bildet. Als stabiler Energiespeicher, Filterung schädlicher Oberschwingungen und Schutz kritischer Leistungshalbleiter ermöglicht er die präzise Steuerung und gleichbleibende Leistung, die hochwertige Schweißprozesse auszeichnen. Der Einsatz fortschrittlicher metallisierter Polypropylenfolientechnologie festigt seine Rolle als unverzichtbare Komponente für Effizienz und Langlebigkeit in industriellen Schweißanlagen.
