Wie man den richtigen Spannungssensor für verschiedene Anwendungen in Stromversorgungssystemen auswählt
Die Auswahl eines Spannungssensors beschränkt sich nicht allein auf die Übereinstimmung mit dem Spannungsbereich im Datenblatt. In realen Stromversorgungssystemen hängt die richtige Wahl von der Art der Spannungsmessung, der Reaktionsgeschwindigkeit des Regelkreises, dem erforderlichen Grad an galvanischer Trennung und der Signalstabilität unter Hitze, Rauschen und bei langen Betriebszeiten ab. Spannungssensoren dieser Produktkategorie werden häufig in Steuergeräten von Elektrofahrzeugen, Batteriemanagementsystemen (BMS) und DC/DC-Wandlern sowie in Motorantrieben, Solarwechselrichtern, USV-Anlagen, Schweißgeräten, Systemen für erneuerbare Energien und anderen industriellen Stromversorgungsanwendungen eingesetzt. Branchenquellen zeigen zudem, dass Spannungssensoren und -wandler für die Messung von Gleich-, Wechsel-, Impuls- und Mischspannungen ausgelegt sind, oft mit galvanischer Trennung und Technologien wie Hall-Effekt, Fluxgate oder isolierenden digitalen Schaltungen.

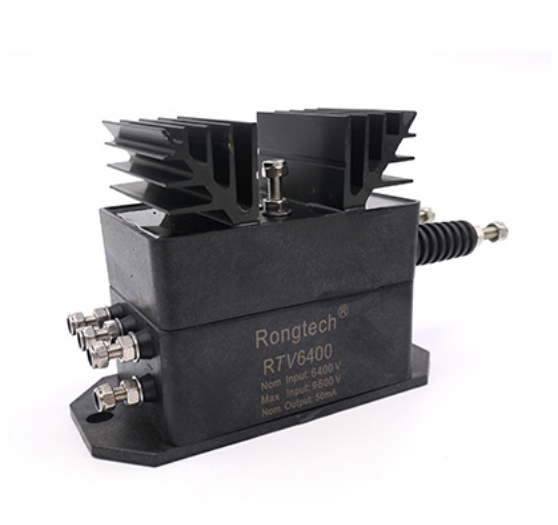

Spannungsbereich, Isolation und Anwendungseignung
Der erste Schritt besteht darin, die konkrete Anwendung zu definieren, anstatt von einer Teilenummer auszugehen. Ein Spannungssensor in einem Batteriesystem, einem Motorantrieb, einem Solarwechselrichter oder einer USV misst zwar Spannung, ist aber nicht denselben elektrischen Belastungen ausgesetzt. Entscheidend ist zunächst die Spannungsart: Misst das System Gleich-, Wechsel-, Impulsspannung oder eine Mischform? Die Richtlinien von LEM zur Spannungsmessung zeigen, dass Spannungswandler für Bereiche von Niederspannung bis zu mehreren Kilovolt ausgewählt werden und dass dieselbe Technologiefamilie je nach Steuerungsarchitektur unterschiedlich eingesetzt werden kann. Die Anwendung bestimmt auch, ob eine galvanische Trennung optional oder erforderlich ist. In Hochspannungssystemen ist die Trennung oft sicherheitsrelevant, gewährleistet die Signalintegrität und schützt die Steuerung – und ist nicht nur ein zusätzliches Ausstattungsmerkmal.
Der nächste Prüfpunkt ist der Anwendungszweck. Wird die gemessene Spannung hauptsächlich zur Überwachung verwendet, genügt unter Umständen eine universelle Lösung. Wird das Signal hingegen für schnelle Steuerung, Schutz, Abgleich oder Schaltvorgänge genutzt, gewinnen Isolationsqualität, dynamisches Verhalten und Stabilität deutlich an Bedeutung. LEM weist darauf hin, dass Hall-Effekt-Spannungssensoren häufig für kostengünstige, universelle Spannungsmessungen eingesetzt werden, während Fluxgate-Technologien eine höhere Genauigkeit und größere Bandbreite bieten. TI hebt zudem die Bedeutung isolierter Spannungsmessung in Anwendungen wie Motorantrieben, Solarwechselrichtern, Industrierobotern, DC-Ladestationen und USV-Anlagen hervor, bei denen der Messpfad die Regelungsleistung direkt beeinflusst. Das bedeutet, dass der Spannungsbereich allein nie ausreicht; der Sensor muss der Regelungsfunktion im System entsprechen.

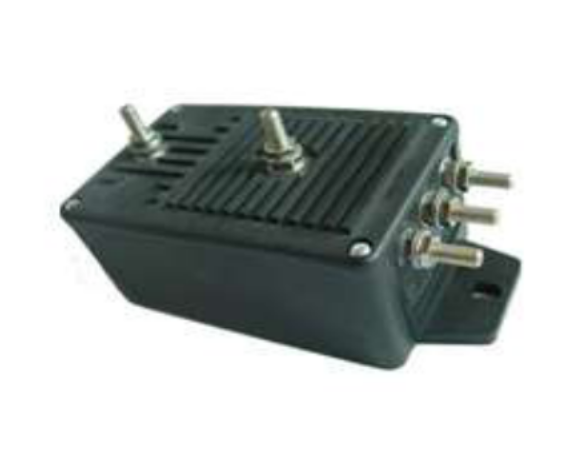

Genauigkeit, Reaktionszeit und Ausgabekompatibilität
Sobald die Anwendung klar ist, geht es im nächsten Schritt um die Messleistung. Viele Teams konzentrieren sich zu sehr auf eine einzige Kennzahl zur Genauigkeit, doch die tatsächliche Auswahl sollte tiefergehende Überlegungen erfordern. Die Auswahlrichtlinien von LEM nennen Messgenauigkeit, Leistungsbudget und Bandbreite bzw. Ansprechzeit ausdrücklich als wichtige Kriterien für Spannungssensoren. In realen Stromversorgungssystemen wird die Leistung der Spannungsmessung durch Offset, Drift, Wiederholgenauigkeit, Temperaturverhalten und Verzögerungszeit beeinflusst. Ein Sensor, der bei Raumtemperatur genaue Messwerte liefert, kann sich in einem heißen Wechselrichtergehäuse oder einem kompakten Energiespeichergehäuse völlig anders verhalten. Daher ist die entscheidende Frage nicht: „Wie hoch ist die angegebene Genauigkeit?“, sondern: „Bleibt die Genauigkeit unter den realen Betriebsbedingungen des Geräts akzeptabel?“
Die Reaktionszeit ist wichtiger als in vielen Projekten angenommen. In einem langsamen Überwachungsregelkreis mag eine moderate Geschwindigkeit ausreichend sein. In einem Leistungswandlungs- oder Schutzregelkreis kann die Erfassungsverzögerung jedoch die Schaltqualität, das Fehlerverhalten und die Regelungsstabilität direkt beeinflussen. Die Spannungssensorfamilien von LEM legen Wert auf kurze Verzögerungszeiten, niedrige Isolationsprüfspannungen und kompakte Integration. Dies zeigt, wie Dynamik und Isolation in realen Anwendungen miteinander verknüpft sind. Die Kompatibilität der Ausgänge ist ebenso wichtig. Ein Spannungssensor kann ein proportionales analoges Ausgangssignal, ein aufbereitetes Signal oder eine andere standardisierte Schnittstelle liefern, muss aber dennoch mit dem Controller, dem ADC-Pfad und der bereits verwendeten Signalaufbereitung kompatibel sein. Ein technisch einwandfreier Sensor kann sich dennoch als Fehlentscheidung erweisen, wenn er unnötigen Aufwand für die Überarbeitung der Leiterplatte, der Verdrahtung oder der Filterstufe erfordert.

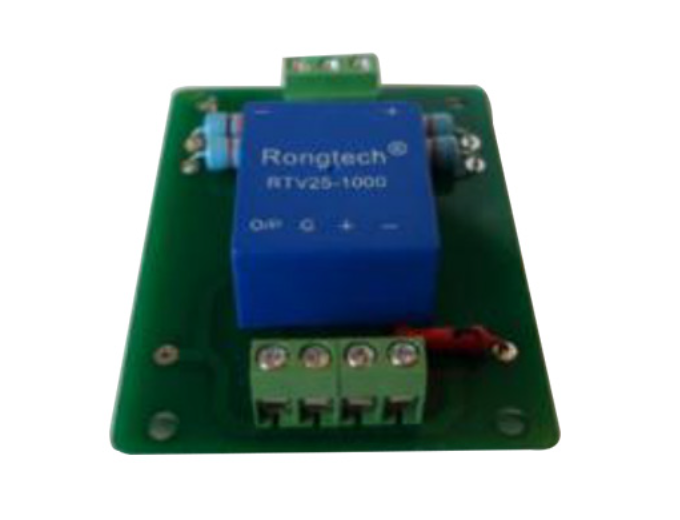

Thermische Stabilität, Zuverlässigkeit unter Umweltbedingungen und Gesamtkosten
Nach der elektrischen Leistungsfähigkeit ist die Zuverlässigkeit im praktischen Einsatz ausschlaggebend für die endgültige Entscheidung. Die Auswahlkriterien für LEMs umfassen explizit mechanische Anforderungen, thermische Bedingungen und Umgebungsbedingungen wie Vibrationen, Temperatur und die Nähe zu Magnetfeldern. In der Praxis bedeutet dies, dass bei der Auswahl von Spannungssensoren Montageraum, Abmessungen, Verdrahtungsflexibilität, Kühlungsbedingungen und der Temperaturverlauf über die Zeit berücksichtigt werden müssen. Auch die reale Umgebung des Sensors – hochfrequentes Schaltrauschen, Vibrationen, Temperaturschwankungen und die Gehäuseanordnung – sollte beachtet werden. In der Leistungselektronik kann ein Sensor, der zwar die Nennspannung aushält, aber unter thermischer Belastung driftet, dennoch zu einer Schwachstelle im System werden.
Hier gewinnt die Betrachtung der Gesamtbetriebskosten gegenüber dem Anschaffungspreis an Bedeutung. Eine kostengünstigere Option mag im Angebotsstadium attraktiv erscheinen, doch wenn sie Signalinstabilität, zusätzliche Filterung, Nacharbeiten, geringere Regelgenauigkeit oder frühere Ausfälle im Feld verursacht, steigen die tatsächlichen Kosten erheblich. Ein besserer Auswahlprozess berücksichtigt, ob der Spannungssensor das Integrationsrisiko reduziert, die langfristige Messstabilität verbessert und die erwartete Lebensdauer des Systems unterstützt. Für industrielle Stromversorgungssysteme ist die richtige Wahl in der Regel diejenige, die Isolation, Genauigkeit, Ansprechzeit, Zuverlässigkeit unter Umgebungsbedingungen und Installationstauglichkeit optimal vereint, und nicht einfach die mit dem niedrigsten Stückpreis.
Der richtige Spannungssensor ist derjenige, der zum tatsächlichen Stromversorgungssystem passt, nicht der mit den beeindruckendsten technischen Daten. Bevor Sie eine endgültige Entscheidung treffen, prüfen Sie Spannungstyp und -bereich, erforderliche Isolationsstufe, Regelungsfunktion, Genauigkeit unter realen Temperaturbedingungen, Ansprechgeschwindigkeit, Ausgangskompatibilität und Eignung für die Umgebungsbedingungen. Wenn diese Punkte gemeinsam geprüft werden, wird die Auswahl eines Spannungssensors, der eine stabile Regelung, zuverlässigen Schutz und ein geringeres Langzeitrisiko im realen Betrieb gewährleistet, deutlich einfacher.
