Anwendung von metallisierten Dünnschichtkondensatoren in der Leistungselektronik
Anwendung von metallisierten Dünnschichtkondensatoren in der Leistungselektronik
Einzigartige Eigenschaften und Vorteile von metallisierten Folienkondensatoren

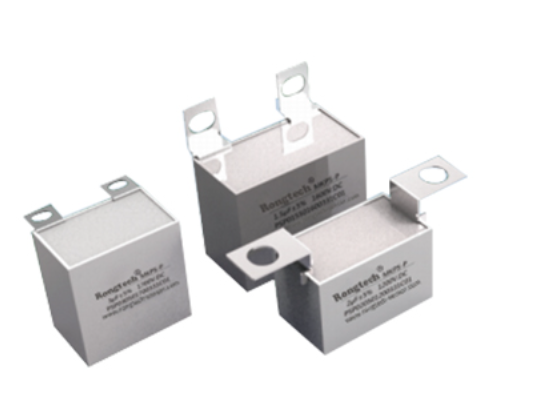

Metallisierte FolienkondensatorenSie sind ein Eckpfeiler der modernen Leistungselektronik und zeichnen sich durch ihre Konstruktion und ihre Leistungsmerkmale aus. Im Gegensatz zu Elektrolytkondensatoren verwenden sie eine dünne Kunststofffolie, wie zum Beispiel …Polypropylen (MKP)oderPolyester (MKT)Als dielektrisches Medium dient ein mikroskopisch dünnes Metall (z. B. Aluminium oder Zink), das im Vakuum direkt auf den Film aufgebracht wird und so die Elektroden bildet. Diese Konstruktion ermöglicht Folgendes:SelbstheilungseigenschaftenVerursacht eine dielektrische Schwäche einen kleinen Kurzschluss, verdampft der hohe Strom am Fehlerpunkt die umgebende Metallisierung. Dadurch wird der Defekt isoliert und der Kondensator kann mit nur minimalem Kapazitätsverlust weiterarbeiten. Dies führt zu außergewöhnlicher Zuverlässigkeit und langer Lebensdauer. Darüber hinaus weisen diese Kondensatoren einen niedrigen Widerstand auf.Äquivalenter Serienwiderstand (ESR)und niedrigÄquivalente Serieninduktivität (ESL)Diese sind für einen effizienten Betrieb bei hohen Frequenzen unerlässlich. Sie bieten außerdem hoheRestwelligkeitDank ihrer hohen Belastbarkeit, der stabilen Kapazität über verschiedene Temperaturen und Spannungen sowie des nicht-polarisierten Betriebs sind sie unverzichtbar für Wechselstrom- und komplexe Wellenformanwendungen.
Kritische Anwendungen in leistungselektronischen Systemen

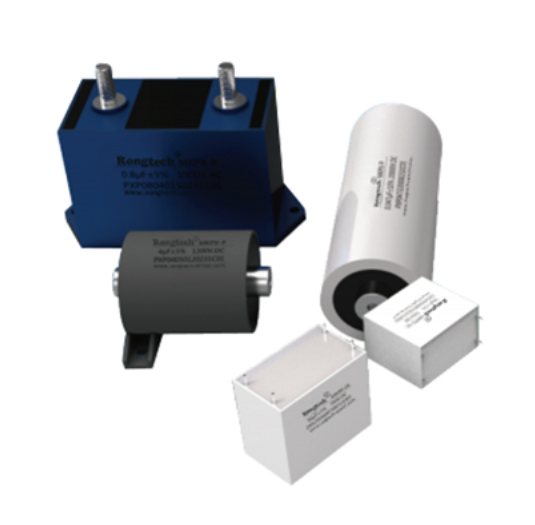

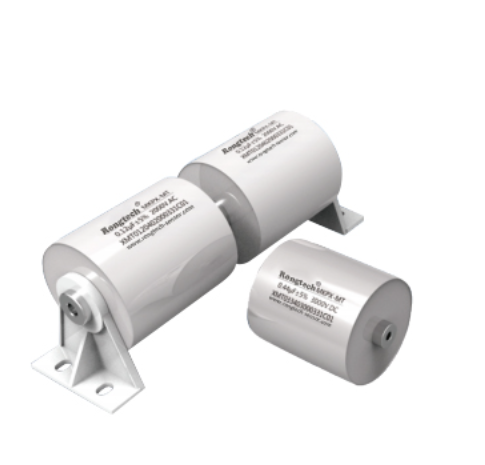

Die überlegenen elektrischen Eigenschaften von metallisierten Folienkondensatoren machen sie für eine Vielzahl kritischer Anwendungen in der Leistungselektronik geeignet.SolarwechselrichterUndWindkraftanlagen-UmrichterSie werden in großem Umfang verwendet inDC-LinkSchaltungen. Sie sind entlang des Gleichstromzwischenkreises angeordnet, glätten die Spannungswelligkeit, absorbieren hochfrequentes Rauschen und bieten einen niederinduktiven, lokalen Energiespeicher für die schnell schaltenden Schaltungen.IGBTsoderSiC-MOSFETsDadurch wird eine stabile Gleichspannung gewährleistet und der Wirkungsgrad der Umwandlung verbessert. Ein weiteres wichtiges Anwendungsgebiet ist dieEMI-FilterungAls Kondensatoren der Klasse X (Leiter-Leiter) und Klasse Y (Leiter-Erde) unterdrücken sie elektromagnetische Störungen, gewährleisten die Einhaltung internationaler EMV-Normen und verhindern, dass Störungen das Stromnetz beeinträchtigen oder andere Geräte stören. Darüber hinaus sind sie unerlässlich fürDämpfungsschaltungenSie werden vor Schaltgeräten platziert, um Spannungsspitzen zu begrenzen und Schaltverluste durch die Formung der Ein- und Ausschaltkurven zu reduzieren. Sie werden auch häufig verwendet fürResonanzkreiseUndAC-Motor läuftAnwendungsbereiche, die ihre Vielseitigkeit unter Beweis stellen.
Auswahlkriterien und die Lösungen von Rongtech
Die Auswahl des richtigen metallisierten Folienkondensators erfordert die sorgfältige Berücksichtigung mehrerer Parameter, um den spezifischen Anforderungen der Anwendung gerecht zu werden.Nennspannung(Gleich- oder Wechselstrom) muss mit ausreichendem Sicherheitsabstand zur maximalen Betriebsspannung gewählt werden, insbesondere im Hinblick auf Spannungsspitzen.KapazitätswertUndToleranzmuss die Anforderungen des Stromkreises hinsichtlich Energiespeicherung oder Filterung erfüllen.Nennstromstärkeist entscheidend; sie muss hoch genug sein, um den Effektivstrom ohne Überhitzung zu bewältigen, da diese eine häufige Ausfallursache ist.dielektrisches Materialist ebenfalls eine wichtige Entscheidung:Polypropylen (MKP)bietet sehr geringe dielektrische Verluste (hoher Q-Faktor) und ausgezeichnete Stabilität und ist daher ideal für Hochfrequenz- und Hochleistungsanwendungen wie DC-Link und Snubber.Polyester (MKT)Bietet eine höhere Kapazität pro Volumen, jedoch mit höheren Verlusten, geeignet für weniger kritische Gleichstromfilter. Weitere Faktoren sind der Betriebstemperaturbereich, die Gehäusegröße und die Anschlussart. Anbieter wieRongtech Industrybieten ein umfassendes Sortiment an metallisierten Folienkondensatoren an, wie zum Beispiel derenMKPA-MC-Seriefür Wechselstromfilter, die so konzipiert sind, dass sie den hohen Anforderungen industrieller Anwendungen und Anwendungen im Bereich erneuerbarer Energien gerecht werden und Ingenieuren zuverlässige und leistungsstarke Komponenten bieten.
Zusammenfassend lässt sich sagen, dass metallisierte Folienkondensatoren unverzichtbare Komponenten in der Leistungselektronik sind und aufgrund ihrer Selbstheilungsfähigkeit, geringen Verluste und hohen Zuverlässigkeit geschätzt werden. Ihre Rolle in der Zwischenkreisunterstützung, der EMV-Filterung und in Snubber-Schaltungen ist entscheidend für die Effizienz, Stabilität und Konformität moderner Systeme wie Wechselrichter und Motorantriebe. Durch die sorgfältige Auswahl von Kondensatoren anhand von Spannung, Strom und Materialeigenschaften sowie die Nutzung der Lösungen erfahrener Anbieter wie Rongtech können Ingenieure die Leistung und Lebensdauer ihrer leistungselektronischen Schaltungen deutlich verbessern.
