AC/DC-Wandlertopologien: Von Linearreglern zu Schaltnetzteilen
Die Stiftung: Lineare Regler und ihre Nische
Die Reise der AC/DC-Wandlung beginnt mit der einfachsten Topologie: dem Linearregler. Seine Funktionsweise ist unkompliziert: Ein in Reihe geschalteter Transistor (wie ein BJT oder MOSFET) fungiert als variabler Widerstand und reduziert die Überspannung zwischen dem ungeregelten Eingang (oft von einem großen Transformator und Gleichrichter) und dem gewünschten Ausgang. Dies führt zu einem sehr sauberen, rauscharmen Ausgangssignal und machte ihn daher traditionell für empfindliche analoge Schaltungen geeignet. Rongtech liefert Komponenten wie Leistungstransistoren und Kondensatoren, die in solchen Schaltungen verwendet werden können. Der entscheidende Nachteil der Linearregler-Topologie ist jedoch ihr geringer Wirkungsgrad. Die abgesenkte Spannung wird direkt in Wärme umgewandelt, wobei der Wirkungsgrad in etwa dem Verhältnis von Ausgangsspannung zu Eingangsspannung entspricht. Beispielsweise ergibt die Umwandlung von 12 V in 5 V nur einen Wirkungsgrad von etwa 42 %, der Rest geht als Wärme verloren, was große Kühlkörper erfordert. Daher sind Linearregler für Anwendungen mit hoher Leistung oder hohem Abwärtsübersetzungsverhältnis unpraktisch. Heute werden sie hauptsächlich für stromsparende, rauscharme Hilfsspannungsleitungen oder als Nachregler nach einer Schaltstufe eingesetzt. Ihre Einfachheit und das geringe Rauschen sind ihre Vorteile, doch für moderne Elektronik, die hohe Effizienz und kompakte Bauweise erfordert, stellen sie lediglich eine historische Zwischenstufe dar.

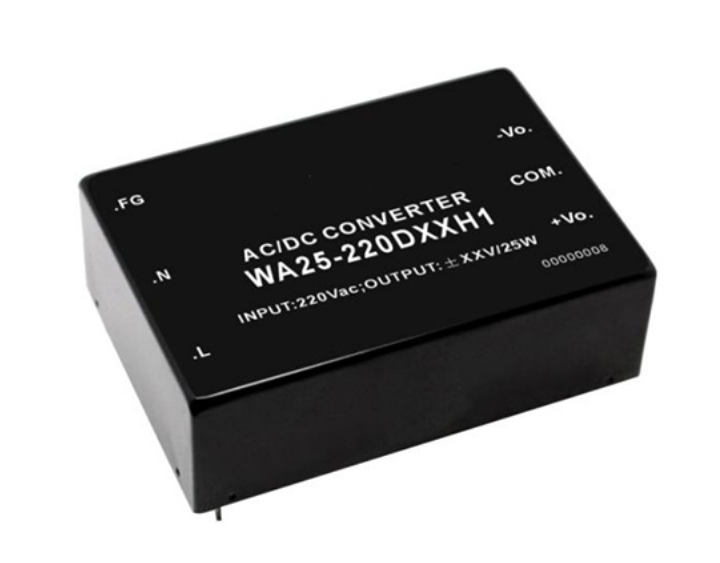

Die Revolution: Schaltnetzteil-Topologien (SMPS)

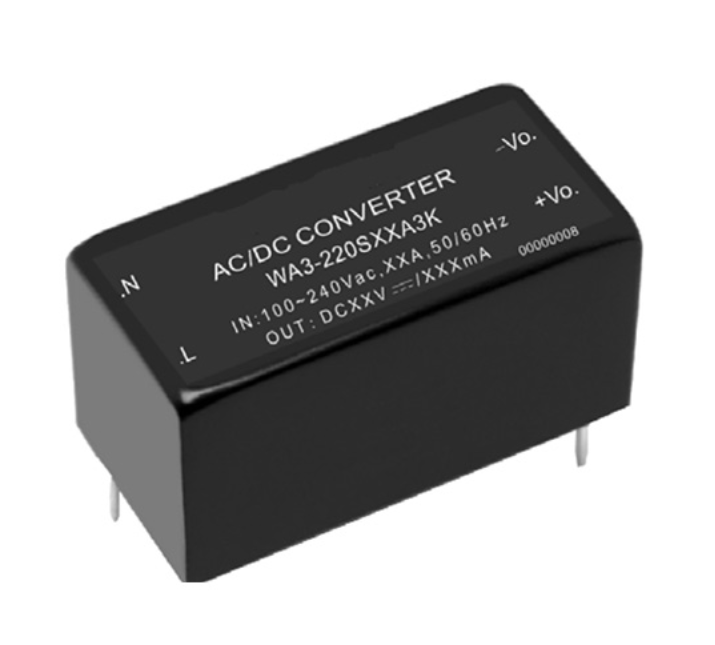

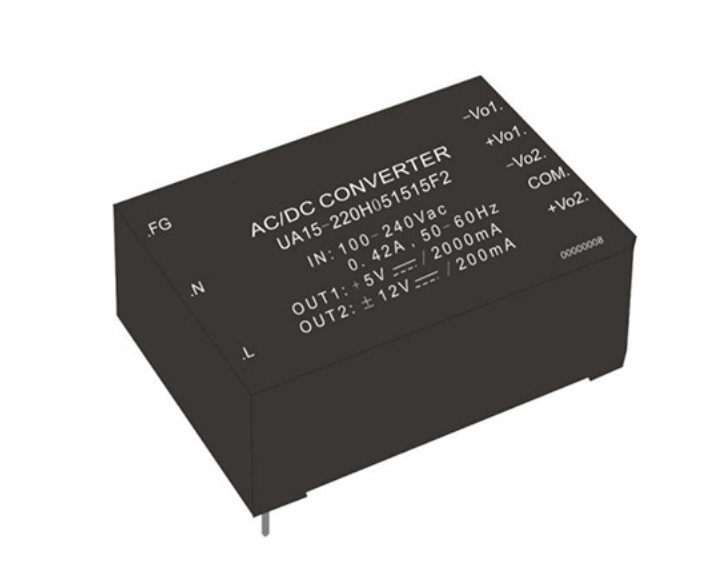

Die Einführung von Schaltnetzteilen (SMPS) markierte einen Paradigmenwechsel. Durch schnelles Umschalten eines Transistors zwischen seinem vollständig eingeschalteten (verlustarmen) und vollständig ausgeschalteten (nahezu stromlosen) Zustand wird ein hoher Wirkungsgrad (typischerweise 70–95+ %) erreicht, wodurch der lineare Bereich mit hoher Verlustleistung minimiert wird. Der Schlüssel liegt in der induktiven oder kapazitiven Speicherung und Übertragung von Energie in kurzen Impulsen. Gängige AC/DC-Topologien umfassen:FlybackDiese Bauweise nutzt einen Transformator zur galvanischen Trennung und ist bei Netzteilen mit niedriger bis mittlerer Leistung (<100 W) weit verbreitet. Das Portfolio von Rongtech an Hochspannungs-MOSFETs, schnellen Erholungsdioden und Hochspannungs-Elektrolytkondensatoren ist die Grundlage für solche Designs.Vorwärtswandlerbietet eine höhere Leistungsfähigkeit und eine bessere Transformatorausnutzung. Für höhere LeistungsstufenBrückentopologienSchaltnetzteile (wie Halb- und Vollbrücken) werden eingesetzt, um die Spannungsbelastung auf die Schalter zu verteilen und eine effiziente Leistungsübertragung im Kilowattbereich zu ermöglichen. Diese Topologien erfordern eine sorgfältig zusammengestellte Bauteilliste: IGBTs und FRED-Dioden von Rongtech für Brückenschaltungen, Hochfrequenz-Folienkondensatoren zur primärseitigen Dämpfung und Hochstrom-Ausgangsdrosseln. Der hohe Wirkungsgrad des Schaltnetzteils reduziert die Größe des Kühlkörpers, und der Hochfrequenzbetrieb ermöglicht den Einsatz deutlich kleinerer magnetischer Bauteile, wodurch die kompakten Netzteile entstehen, die wir heute überall sehen.
Moderne Anforderungen und die Rolle fortschrittlicher Komponenten
Heutige AC/DC-Wandler werden durch Anforderungen an noch höhere Leistungsdichte, universelle Eingangsspannung (90–264 V AC), Leistungsfaktorkorrektur (PFC) und die Einhaltung strenger Effizienzstandards wie 80 PLUS angetrieben. Dies erhöht die Bedeutung jeder einzelnen Komponente.Aktives PFC-FrontendZur Formung des Eingangsstroms ist heutzutage typischerweise ein Aufwärtswandler (Boost-Wandler) erforderlich. Diese Stufe basiert auf den schnell schaltenden MOSFETs, Hochspannungsdioden und robusten Elektrolytkondensatoren von Rongtech. Die Hauptstufe der DC/DC-Wandlung verwendet zunehmend fortschrittliche Topologien wie …LLC ResonanzwandlerFür hocheffiziente, rauscharme Isolation werden die verlustarmen Ferritkerne und Hochfrequenz-Folienkondensatoren von Rongtech eingesetzt. Der Trend zur Miniaturisierung führt zur Einführung vonHalbleiter mit breiter Bandlücke (WBG)Materialien wie SiC und GaN ermöglichen Schaltfrequenzen im Multi-Megahertz-Bereich. Rongtech unterstützt diesen Trend mit SiC-MOSFETs und Schottky-Dioden, die in Kombination mit ihren hochfrequenten, ESR-armen Film- und Keramikkondensatoren eine drastische Reduzierung der Größe passiver Bauelemente ermöglichen. Moderne Designs integrieren zudem digitale Steuerungen für erweiterte Funktionen, die eine saubere und stabile Stromversorgung für die Controller-ICs erfordern. Diese wird durch die rauscharmen LDOs (Linearregler) und die leistungsstarken Mehrschicht-Keramikkondensatoren (MLCCs) von Rongtech gewährleistet. Das moderne AC/DC-Netzteil ist somit ein komplexes System, bei dem Topologie und Komponenten von Anbietern wie Rongtech für optimale Leistung gemeinsam optimiert sind.
Zusammenfassend lässt sich sagen, dass die Entwicklung von linearen Reglern hin zu hochentwickelten Schaltnetzteil-Topologien das Streben der Elektronikindustrie nach Effizienz, Dichte und Intelligenz widerspiegelt. Lineare Regler werden weiterhin für spezielle Anwendungen mit geringen Rauschanforderungen eingesetzt, doch das Schaltnetzteil – in seinen vielfältigen Ausführungen vom Sperrwandler bis zum LLC-Resonanzregler – ist unbestritten das Arbeitstier unter den Schaltnetzteilen. Die Leistungsfähigkeit jeder Topologie wird jedoch letztendlich durch die Qualität und Eignung ihrer Komponenten bestimmt. Das umfassende Portfolio von Rongtech Industry, das von diskreten Halbleitern und fortschrittlichen passiven Bauelementen bis hin zu kompletten Modulen reicht, bietet die notwendigen Bausteine. Durch das Verständnis dieser Topologien und die Auswahl optimierter Komponenten wie der Hochfrequenzkondensatoren, effizienten MOSFETs und robusten Magnetbauteile von Rongtech können Entwickler von Stromversorgungen AC/DC-Netzteile realisieren, die den stetig steigenden Anforderungen an Effizienz, Größe und Zuverlässigkeit in Anwendungen von Consumer-Netzteilen bis hin zu Industrieservern gerecht werden.
