Die Vor- und Nachteile von Motorantrieben: Hall-Sensoren im offenen Regelkreis vs. im geschlossenen Regelkreis – Ein genauer Blick auf Kosten, Genauigkeit und Bandbreite.
Die Vor- und Nachteile von Motorantrieben: Hall-Sensoren im offenen Regelkreis vs. im geschlossenen Regelkreis – Ein genauer Blick auf Kosten, Genauigkeit und Bandbreite.

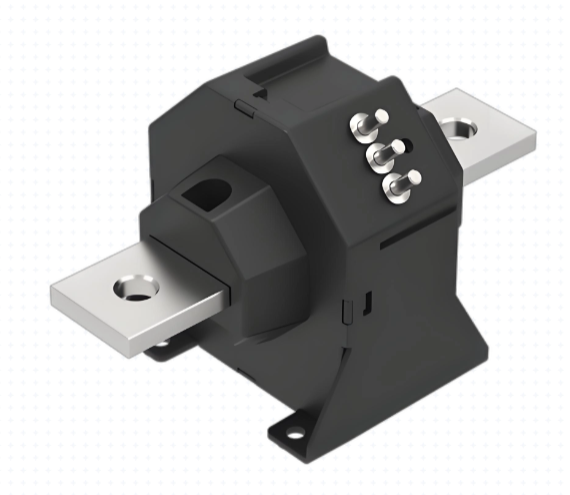

1. Die Einfachheit und Kosteneffizienz von Open-Loop-Hall-Sensoren
Offene Hall-Effekt-Stromsensoren arbeiten nach einem einfachen Prinzip: Ein Hall-Element befindet sich in einem Magnetfeld, das durch den Stromfluss in einem Leiter erzeugt wird, und die resultierende Ausgangsspannung ist direkt proportional zum gemessenen Strom. Diese einfache Architektur, die keine zusätzlichen Rückkopplungskomponenten benötigt, macht offene Sensoren wie denRTB-Serievon Natur auskostengünstigSie sind kompakt und eignen sich hervorragend für Anwendungen, bei denen Platz und Budget die wichtigsten Einschränkungen darstellen und höchste Präzision nicht entscheidend ist. Diese Einfachheit bringt jedoch inhärente Nachteile mit sich. Das Ausgangssignal des Hall-Elements ist anfällig für die Nichtlinearitäten des Magnetkerns und wird maßgeblich von Temperaturschwankungen beeinflusst. Ohne einen Mechanismus zur Kompensation dieser Faktoren …GenauigkeitUndLinearitätDie Messgenauigkeit von Sensoren im offenen Regelkreis ist geringer als die ihrer Pendants im geschlossenen Regelkreis. Sie eignen sich typischerweise zur Messung von Gleich-, Wechsel- oder Impulsströmen in Szenarien, in denen ein potenzieller Fehler von 1–3 % akzeptabel ist, wie beispielsweise bei der allgemeinen Wechselrichtersteuerung oder dem grundlegenden Motorschutz.

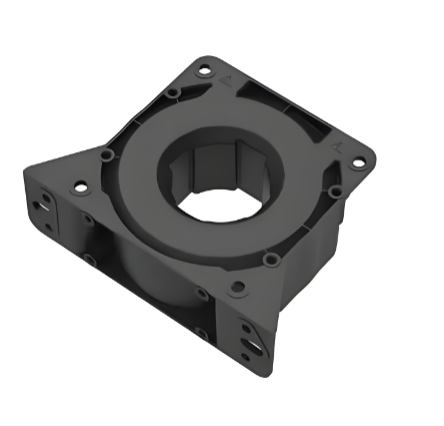

2. Die hohe Leistungsfähigkeit und Präzision von Hall-Sensoren mit geschlossenem Regelkreis
Geschlossene Hall-Sensoren, auch bekannt als Nullflusssensoren, verfügen über einen ausgeklügelten Rückkopplungsmechanismus für optimale Leistung. Ähnlich wie offene Hall-Sensoren nutzen sie ein Hall-Element zur Magnetfeldmessung. Das Hall-Signal wird jedoch verstärkt und treibt eine Kompensationsspule an, die auf demselben Magnetkern gewickelt ist. Diese Spule erzeugt ein gegenläufiges Magnetfeld, das das vom Messstrom erzeugte Primärfeld präzise kompensiert. Das System arbeitet im Gleichgewichtszustand (Nullfluss), und der benötigte Kompensationsstrom entspricht exakt dem Primärstrom. Diese aktive Rückkopplungsschleife findet sich beispielsweise in Sensoren wie demRTC-Serieneutralisiert wirksam die Auswirkungen von Kernnichtlinearitäten und Temperaturdrift, was zu außergewöhnlichen Ergebnissen führt.Genauigkeit(oft bis zu 0,1 %), hervorragende Linearität und eine sehr schnelle Reaktionszeit. Dadurch sind sie unverzichtbar für anspruchsvolle Anwendungen wie die präzise Drehmomentregelung von Servomotoren, bei denen eine genaue Stromrückmeldung entscheidend für ein dynamisches Ansprechverhalten und eine gleichmäßige Bewegung ist.
3. Kritische anwendungsspezifische Kompromisse: Bandbreite, Stromverbrauch und Kosten
Die Wahl zwischen Open-Loop- und Closed-Loop-Technologien hängt von einer detaillierten Analyse der spezifischen Anwendungsanforderungen im Hinblick auf die Systembeschränkungen ab. Die wichtigsten Abwägungen liegen inBandbreiteStromverbrauch, Größe und Kosten sind weitere Faktoren. Geschlossene Sensoren bieten zwar eine hohe Bandbreite und schnelle Reaktionszeiten, jedoch kann ihre Rückkopplungsschleife eine geringe Laufzeitverzögerung verursachen, und sie benötigen eine kontinuierliche Stromversorgung für die Kompensationsschaltung, was zu höheren Kosten führt.Stromverbrauchund internem Leistungsverlust. Sensoren im offenen Regelkreis verbrauchen aufgrund ihrer passiven Natur sehr wenig Strom. Der bedeutendste Unterschied bleibt oft bestehen.kostenDie komplexe Bauweise und die zusätzlichen Komponenten von Closed-Loop-Sensoren machen sie zu einer Premium-Lösung. Daher sind die Auswahlkriterien klar: Für kostensensible, weniger anspruchsvolle Anwendungen, bei denen eine gute Leistung ausreicht, ist der Open-Loop-Sensor die ideale Wahl. Für Hochleistungs-Motorantriebe, Präzisionsinstrumente und Anwendungen, die höchste Genauigkeit, Stabilität und Geschwindigkeit erfordern, ist die Investition in einen Closed-Loop-Hall-Sensor gerechtfertigt und notwendig.
Zusammenfassung
Zusammenfassend lässt sich sagen, dass die Wahl zwischen Hall-Stromsensoren mit offenem und geschlossenem Regelkreis eine grundlegende Ingenieursentscheidung darstellt, bei der es darum geht, Leistungsanforderungen und wirtschaftliche Gegebenheiten in Einklang zu bringen. Sensoren mit offenem Regelkreis bieten eine überzeugende, einfache und kostengünstige Lösung für gängige Anwendungen. Sensoren mit geschlossenem Regelkreis hingegen liefern unübertroffene Genauigkeit und Geschwindigkeit für anspruchsvolle, leistungsstarke Motorantriebe, was ihren höheren Preis rechtfertigt. Das Verständnis dieser Vor- und Nachteile ermöglicht es Entwicklern, ihre Systeme hinsichtlich Leistung und Wirtschaftlichkeit zu optimieren.
