Wie FRD-Diodenmodule Schaltverluste in Frequenzumrichterschaltungen reduzieren
Wie FRD-Diodenmodule Schaltverluste in Frequenzumrichterschaltungen reduzieren

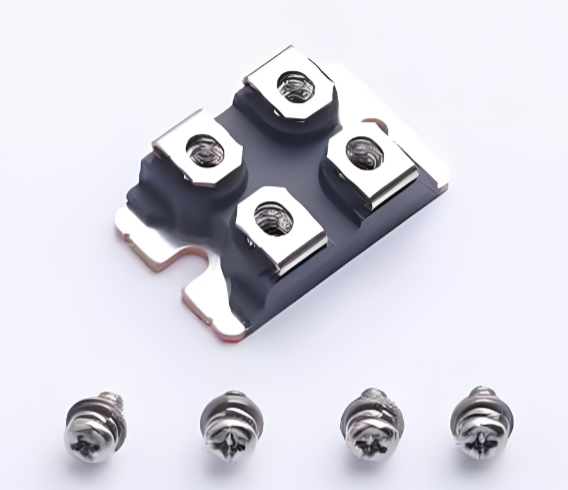

1. Die entscheidende Rolle und die Herausforderung beim Schalten von Diodenmodulen in Frequenzumrichtern
In der Leistungswandlungsstufe eines Frequenzumrichters (Wechselrichters) spielt das Diodenmodul, das oft im selben Gehäuse wie die IGBTs integriert ist, eine entscheidende Rolle alsFreilaufdiodeSeine Hauptfunktion besteht darin, einen Pfad für den induktiven Laststrom bereitzustellen, wenn der Haupt-IGBT-Schalter abgeschaltet wird. Ohne diesen Pfad würden hohe Spannungsspitzen die Schaltelemente zerstören. Die Sperrverzögerungscharakteristik einer Standard-Siliziumdiode stellt jedoch eine Hauptursache für … dar.SchaltverlustWenn der IGBT wieder eingeschaltet wird, muss die zuvor leitende Diode schnell vom Durchlasszustand in den Sperrzustand umschalten. Eine Standarddiode weist einen langsamen Sperrverzögerungsprozess auf, der durch einen signifikanten Sperrverzögerungsstrom (Irr) gekennzeichnet ist, der in die entgegengesetzte Richtung fließt, während die gespeicherte Ladung abgebaut wird. Dieser Strom, der seinen Maximalwert gleichzeitig mit der hohen Spannung am IGBT erreicht, verursacht während jedes Schaltzyklus einen hohen momentanen Leistungsverlust. Dies führt zu einem geringeren Wirkungsgrad, erhöhter Wärmeentwicklung und Begrenzungen der maximalen Schaltfrequenz des Wandlers.
2. Der FRD-Vorteil: Entwickelt für ultraschnelle und sanfte Rückstellung

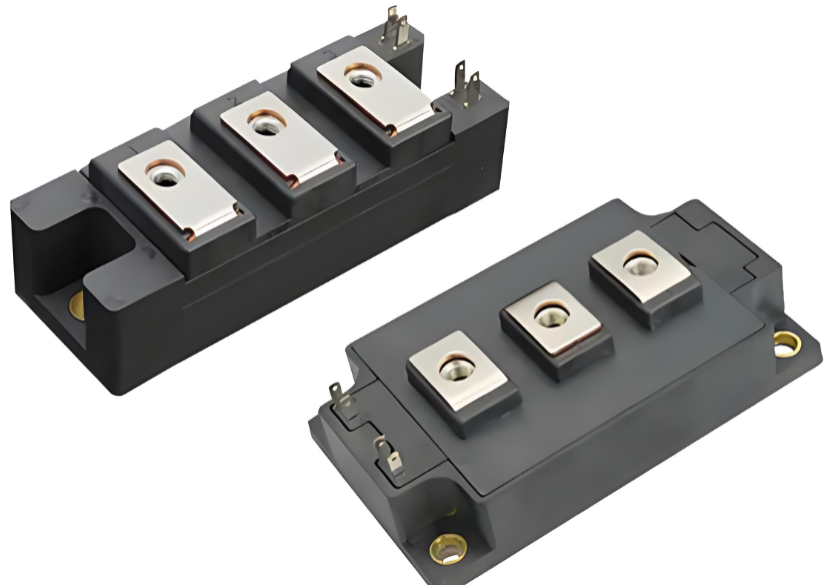

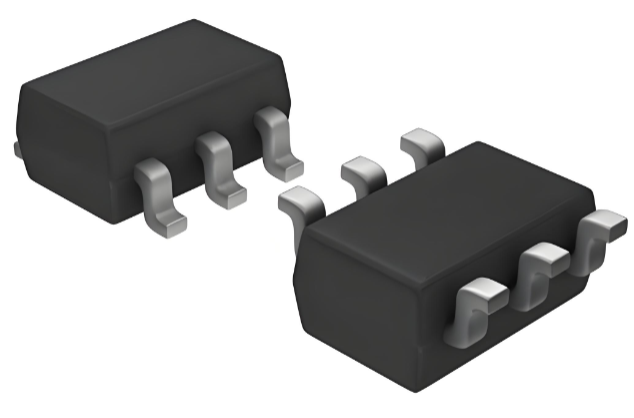

Das Fast Recovery Diode (FRD)-Modul wurde speziell entwickelt, um die Einschränkungen herkömmlicher Dioden zu beheben. Der entscheidende Unterschied liegt in seiner kontrolliertenRückgewinnungseigenschaftenFRDs werden mithilfe von Lebensdauerkontrolltechniken wie Elektronenbestrahlung oder Platindotierung hergestellt, welche die Konzentration von Minoritätsträgern im Silizium reduzieren. Dies führt zu einer deutlich kürzeren Lebensdauer.Rückwärtserholungszeit (trr)und ein deutlich niedrigerer maximaler Sperrstrom (Irr). Noch wichtiger ist, dass fortschrittliche FRDs wie dieR60FP-SerieSoft-Recovery-Diodes sind für eine sanfte Erholung ausgelegt. Sie zeichnen sich durch einen gleichmäßigeren, graduellen Abfall des Sperrstroms aus, im Gegensatz zur abrupten Erholung einer Standarddiode. Diese Sanftheit wird durch einen niedrigen S-Faktor quantifiziert. Die Soft-Recovery-Charakteristik reduziert den Spitzenstrom und das damit verbundene Überschwingen aufgrund parasitärer Induktivitäten im Schaltkreis drastisch. Dies führt direkt zu geringeren Schaltverlusten und reduzierten elektromagnetischen Störungen (EMI) und trägt somit zu einem saubereren und effizienteren Systembetrieb bei.
3. Systemvorteile: Verbesserte Effizienz, Frequenz und Zuverlässigkeit
Der Einsatz von FRD-Modulen bietet erhebliche Systemvorteile bei der Frequenzumrichterentwicklung. Die unmittelbarste Auswirkung ist eine deutliche Steigerung derUmwandlungseffizienzDurch die Minimierung der Schaltverluste bei jedem Schaltvorgang wird die Gesamtverlustleistung der Wechselrichterbrücke reduziert. Dies ermöglicht den Einsatz kleinerer Kühlkörper oder den Betrieb mit höherer Ausgangsleistung innerhalb der gleichen thermischen Grenzen. Zweitens ermöglichen die reduzierten Schaltverluste und die sanfteren Erholungseigenschaften den Betrieb des Frequenzumrichters bei höheren Ausgangsleistungen.SchaltfrequenzenDies ist ein entscheidender Vorteil, da höhere Schaltfrequenzen eine Verkleinerung der passiven Filterkomponenten (Induktivitäten und Kondensatoren) ermöglichen, die zur Glättung der Ausgangswellenform benötigt werden. Dies führt zu kompakteren und kostengünstigeren Wechselrichterdesigns. Darüber hinaus verbessert die geringere Belastung der IGBTs beim Einschalten aufgrund des reduzierten Sperrstroms des FRD die Leistung.Zuverlässigkeitund die Langlebigkeit des gesamten Leistungsmoduls. Diese Kombination aus höherem Wirkungsgrad, erhöhter Leistungsdichte und verbesserter Robustheit macht FRD-Module zu einer unverzichtbaren Komponente in modernen Hochleistungs-Frequenzumrichtern für Anwendungen von industriellen Motorantrieben bis hin zu Systemen für erneuerbare Energien.
Zusammenfassung
Zusammenfassend lässt sich sagen, dass FRD-Diodenmodule eine Schlüsseltechnologie für hocheffiziente Frequenzumrichter darstellen. Durch die grundlegende Verbesserung der Sperrverzögerungseigenschaften – die eine ultraschnelle und sanfte Erholung ermöglichen – minimieren sie direkt die Schaltverluste. Dies wiederum ermöglicht höhere Betriebsfrequenzen, eine verbesserte Leistungsdichte, eine gesteigerte Systemeffizienz und eine höhere Zuverlässigkeit. Ihre Rolle ist entscheidend für die Weiterentwicklung moderner Leistungsumwandlungssysteme.
